HZ-箱式储能产品系列
一、产品概述
为产品的推广应用,现已开发出四款PCS带集装箱标准产品,四款PCS升压一体舱标准产品,其他PCS箱式储能产品及箱式储能系统可订制开发。储能系统订制,可根据不用户不同需求,订制化设计。可满足调峰/调频、多电源微网系统、快切后备电源等不同场景,不同容量的需求。

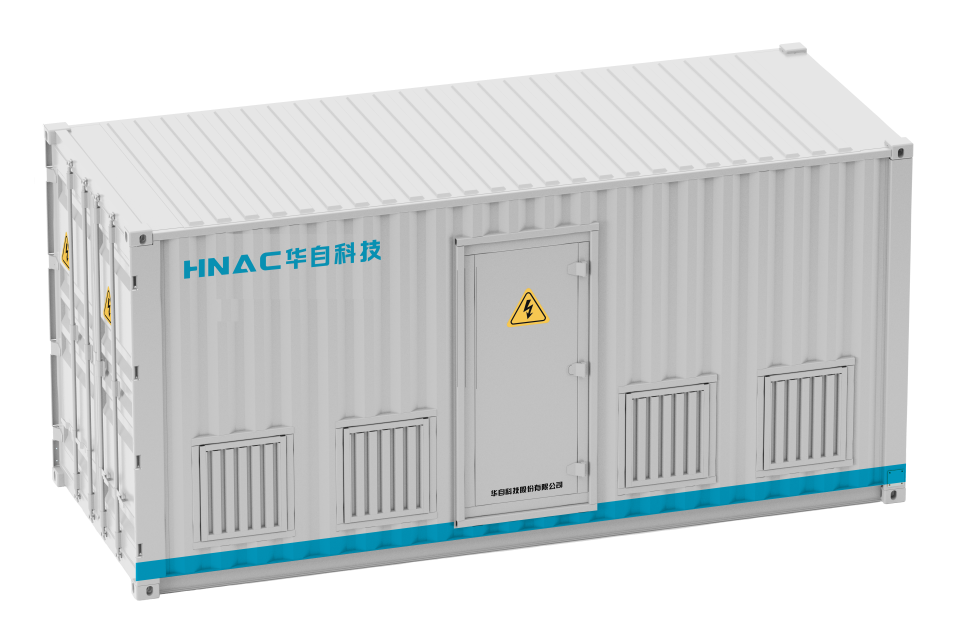

集装箱式储能变流器
IP54防护等级
施工容易、安装简单
可定制化开发
可适用多种电池类型配置
可靠性和可维护性高
集装箱式储能升压一体舱
设计领先:
模块化设计,扩容维护方便;
风道独立设计,良好的散热环境;
三电平拓扑配合新型IGBT模块,
高效率转换
技术领先:支持多组电池输入,有效提升电池循环寿命;
高频率开关,低电流纹波和高电压质量;
支持并联系统可扩容至MW级
高价值:内置EMS系统,降低客户投资成本
集装箱式储能系统(可定制)
系统集成高,集成电池系统、PCS、能量管理系统、温控
集成电池系统、PCS、能量管理系统、温控系统、消防系统、门禁系统数据 系统、消防系统、门禁系统数据
监控系统,交直流配电,照明系统等;
可定制化设计,满足不同客户需求;
三级BMS系统架构,安全可靠;
具备预充电、恒流充电、均充、浮充模式;
具备完善的通讯、监测、管理、控制、预警和保护功能,长时间持续安全运行,可通过上位机对系统运行状态进行检测,具备完善的数据分析能力,具备应急电源功能。
二、技术参数
2.1集装箱式储能变流器(可定制)
集装箱功率
|
1000kW
|
1260kW
|
2000kW
|
2500kW
|
直流参数
|
电池电压范围
|
500Vdc-850Vdc
|
最大充电/放电电流
|
1860A
|
2400A
|
3720A
|
4800A
|
交流参数(并网)
|
额定输出功率
|
1000kW
|
1260kW
|
2000kW
|
2500kW
|
最大视在功率
|
1100kVA
|
13860kVA
|
2200kVA
|
2750kVA
|
额定电压
|
400Vac(315 Vac、360 Vac可选)
|
电压范围
|
320V-460V
|
额定电流
|
1444A
|
1818A
|
2888A
|
3636A
|
最大输出电流
|
1600A
|
2000A
|
3200A
|
4000A
|
额定输出频率
|
50/60Hz
|
频率范围
|
45-55/55-65Hz
|
功率因素
|
1超前~1滞后(可设置)
|
THDI(额定功率)
|
<3%
|
连接类型
|
3W +PE
|
交流参数(离网)
|
额定电压
|
400Vac
|
额定频率
|
50/60Hz
|
THDU
|
<1%(线性)、<5%(非线性)
|
过载能力
|
110%长期
|
常规数据
|
最大效率
|
98.7%
|
防护等级
|
IP54
|
噪音指数
|
<65dB
|
工作温度
|
-30℃~+55℃
|
冷却方式
|
温控智能风冷
|
相对湿度
|
0-95%无冷凝
|
工作海拔
|
5000m(3000m以上降额)
|
尺寸(宽/深/高)
|
2050/2438/2591mm
|
3300/2438/2591mm
|
重量
|
4500kg
|
8000kg
|
隔离变压器
|
无
|
停电自损耗
|
<20W
|
<40W
|
并离网切换
|
手动(默认)/自动(选配)
|
显示与通信
|
显示
|
触摸LCD显示屏
|
BMS通信接口
|
RS485/CAN
|
本地通信
|
RS485、TCP/IP
|
认证
|
CGC、TUV
|
2.2集装箱式储能升压一体舱(可定制)
集装箱功率
|
1000kW
|
1260kW
|
2000kW
|
2500kW
|
直流参数
|
电池电压范围
|
500Vdc-850Vdc
|
最大充电/放电电流
|
1860A
|
2400A
|
3720A
|
4800A
|
交流参数(并网)
|
额定输出功率
|
1000kW
|
1260kW
|
2000kW
|
2500kW
|
最大视在功率
|
1100kVA
|
13860kVA
|
2200kVA
|
2750kVA
|
额定电压
|
35kVac
|
电压范围
|
38.5±2Kva(10kV、6kV)可选
|
额定电流
|
16.5A
|
20.8A
|
33A
|
41.2A
|
最大输出电流
|
18.1A
|
22.9A
|
36.3A
|
45.4A
|
额定输出频率
|
50/60Hz
|
频率范围
|
45-55/55-65Hz
|
功率因素
|
1超前~1滞后(可设置)
|
THDI(额定功率)
|
<3%
|
连接类型
|
3W +PE
|
常规数据
|
最大效率
|
98%
|
防护等级
|
IP54
|
噪音指数
|
<65dB
|
工作温度
|
-30℃~+55℃
|
冷却方式
|
温控智能风冷
|
相对湿度
|
0-95%无冷凝
|
工作海拔
|
5000m(3000m以上降额)
|
尺寸(宽/深/高)
|
4300/2438/2591mm
|
4300/2438/2591mm
|
重量
|
9000kg
|
12000kg
|
隔离变压器
|
有
|
并离网切换
|
手动(默认)/自动(选配)
|
显示与通信
|
显示
|
触摸LCD显示屏
|
BMS通信接口
|
RS485/CAN
|
本地通信
|
RS485、TCP/IP
|
认证
|
CGC、TUV
|
2.3集装箱式储能系统典型配置(可定制)
功率/容量
|
500kW/1MWh
|
直流参数
|
电池容量
|
1MWh
|
BMS通讯接口
|
RS485/CAN
|
电池电压范围
|
680Vdc-1000Vdc
|
交流参数(并网)
|
额定输出功率
|
500kW
|
最大视在功率
|
550kVA
|
额定交流电流
|
722A
|
最大交流电流
|
800A
|
直流电流分量
|
<0.5%
|
电流总谐波失真
|
<3%(额定功率)
|
额定电网电压
|
400Vac
|
电压范围
|
320V-460V
|
额定输出频率
|
50/60Hz
|
频率范围
|
45-55/55-65Hz
|
功率因素
|
1超前~1滞后(可设置)
|
隔离方式
|
有隔离
|
常规数据
|
运行时间(满功率)
|
2h
|
防护等级
|
IP54
|
噪音指数
|
<65dB
|
工作温度
|
-30℃~+55℃
|
电池单元冷却方式
|
空调冷却
|
PCS单元冷却方式
|
强制风冷
|
相对湿度
|
0-95%无冷凝
|
工作海拔
|
4500m(3000m以上降额)
|
尺寸(宽/深/高)
|
12192/2438/2896mm
|
通讯方式
|
RS485 、TCP/IP
|
通讯协议
|
Modbus RTU,Modbus TCP,IEC61850
|
