HZYH0618-01二次供水物联网网关

本物联网网关用于解决水司所辖的二次加压泵房的中央集中监控，缩短加压泵房的维护管理响应时间，降低加压泵站的设备故障率，有效降低管理运营成本，提高企业对二供泵房管理水平，更好地保证供水，满足市民的用水需求。

一、应用领域

HZYH0618-01二次供水物联网网关是华自永航融合人工智能（AI）与物联网（IoT）等先进互联网技术，结合多年二次供水运维管理经验，从水司管理实际出发研发设计的一款多功能一体化物联网网关。该产品完全满足《DBJ 43/353湖南省城镇二次供水设施技术标准》规范，旨在解决水司所辖的二次加压泵房的中央集中监控，缩短加压泵房的维护管理响应时间，降低加压泵站的设备故障率，有效降低管理运营成本，提高企业对二供泵房管理水平，更好地保证供水，满足市民的用水需求。

二、适用范围

产品适用于二次供水加压泵房的中央集中监控，缩短加压泵房的维护管理响应时间，降低加压泵站的设备故障率，有效降低管理运营成本，提高企业对二供泵房管理水平，更好地保证供水，满足市民的用水需求。

三、 装置特点

1、接口丰富

提供丰富数据采集及控制接口，提供8路AI接口（4~20mA或0~5V）、16路DI接口、8路DO接口、4路视频LAN接口（带POE）、1路数据采集LAN接口、1路互联网WAN接口、3路RS485接口、2路RS232接口。可支持设备控制，模拟量传感器的数据采集，对接水质分析仪及流量计等仪表，也可连接网络摄像头和门禁系统等。

2.、支持多种类协议

支持常见的工业设备协议，如UDP/TCP、MQTT、OPC、Modbus等，支持与多种品牌的PLC通讯协议，如西门子、施耐德、欧姆龙、三菱等；支持多种电度表通用协议，如部颁97规约、部颁07规约，同时支持多个常见品牌电度表的协议对接，如科陆、威胜、兰吉尔等。协议转换采用模块化设计，支持快速的定制化协议开发。

3、远程通信

内置4G/5G无线通信模块，支持NSA和SA网路，兼容各大主流运营商，配备4根5G全向天线，保证信号广泛覆盖；支持双SIM卡冗余备份、多重链路备份，保证稳定在线不间断通信；支持断线重传。

4、稳定可靠

内部器件均选用工业级及以上等级，采用宽温宽压工业级设计，机箱采用一体式无风扇设计，电源采用交直流双冗余电源设计，为装置的稳定运行保驾护航。

5、边缘计算

内部采用ARM Cortex-M4+Cortex-A8多处理器架构，拥有强大的数据处理能力，可提供数据预处理及集成、就地控制/联动控制、设备故障分析/诊断/预警等功能，能分担大部分数据计算量，节省云平台计算资源负荷，减缓通信链路带宽压力。

6、预留直饮水接口

预留2路AI接口（4~20mA或0~5V）、8路DI接口、2路DO接口、1路RS485接口用于直饮水机组，可支持反冲洗等设备控制，噪声、振动等模拟量传感器的数据采集，对接直饮水水质分析仪及流量计等仪表等。

7、故障预警

支持机组多种状态数据采集及分析，针对长时间不换泵、长时间低频运行、频繁换泵、能耗高等运行工况进行预警；可对机组的噪声级别、振动级别进行达标评定，根据评定结果结合机组状态、使用年限等信息对机组的健康状态进行评价及维护周期预估，并针对隐患、到期等情况进行预警。

8、 故障诊断

支持根据水泵机组参数及运行状态进行健康指数的评价，采用AI技术针对影响健康指数的指标进行智能分析，可结合大数据进行故障诊断。

9、能耗分析

可实时对整个泵房、机组、消毒设备进行节能监测，可分析出各种工况下不同运行时段的实际运行效率、单位供水能耗，并能绘出能耗分析数据图表，让各设备在时域上的能耗情况一目了然，同时还能分析各耗能设备的能耗占比，能一眼找出泵房内的“耗能大户”。

10、 防火墙

支持IPSec VPN，内置国密、AES、SHA2、CURVE25519等多种加密算法，保证安全通讯；支持防火墙功能，包括访问控制（ACL）、MAC 地址过滤、URL过滤、DDoS 攻击防御，同时提供基于IP五元组方式对网络流量包在入栈和出栈方向进行过滤，可设置白名单、黑名单等，保证泵房网络安全。

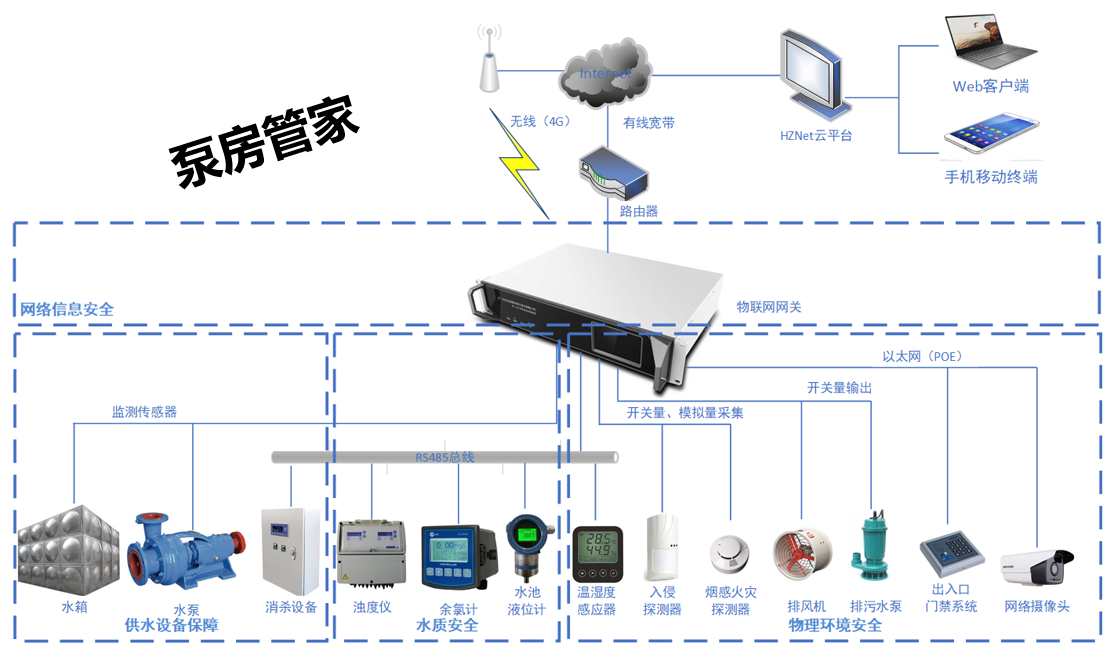

四、 典型应用

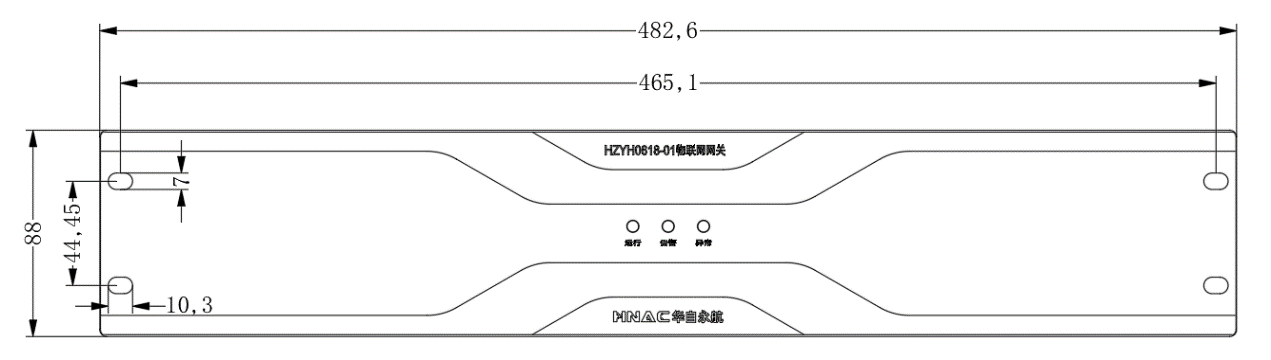

五、 结构和安装

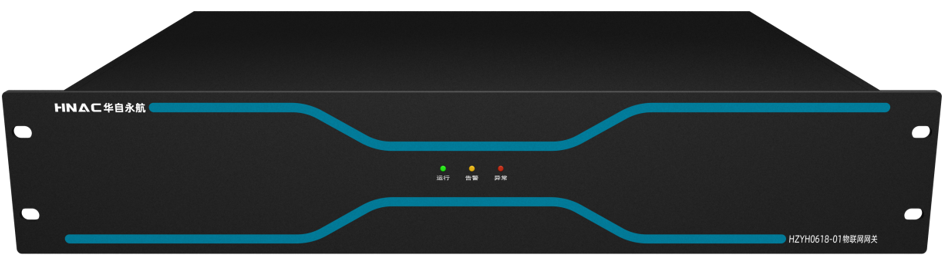

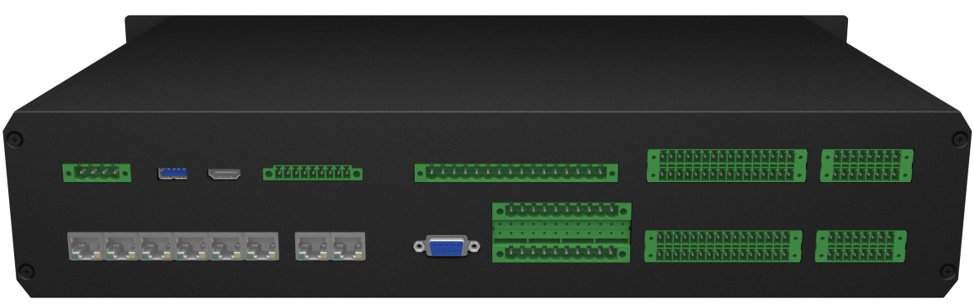

采用专用型材，嵌入式/导轨式的安装方式，壳体设计方案。前面板配置通信端口状态指示灯、电源指示灯和复归按钮；后面板配置电源端口和通信端口。
