PJZ系列现地控制(LCU)屏
一、屏适用范围
1、 机组自动控制LCU屏用于各种容量、各种类型的水轮发电机的控制、调节、保护及通讯之用;
2、 公用系统LCU屏用于油、气、水等公用系统的控制、调节、保护及通讯之用;
3、 开关站LCU屏用于开关站的控制、调节、保护及通讯之用;
4、闸门自动控制LCU屏用于各种闸门的控制、调节、保护及通讯之用;。
5、泵站自动控制LCU屏用于各种规模、电压等级的泵组的控制、调节、保护及通讯之用。
二、产品特点
1、 采用GGD屏大玻璃门结构,玻璃门框由铝型材组成,防护等级IP42;
2、外形尺寸 :2260×800×600 (高×宽×深),表面喷塑,内部装有接地铜排,前后门均用铜编织线接地,底板密封,能防蛇鼠等钻入;

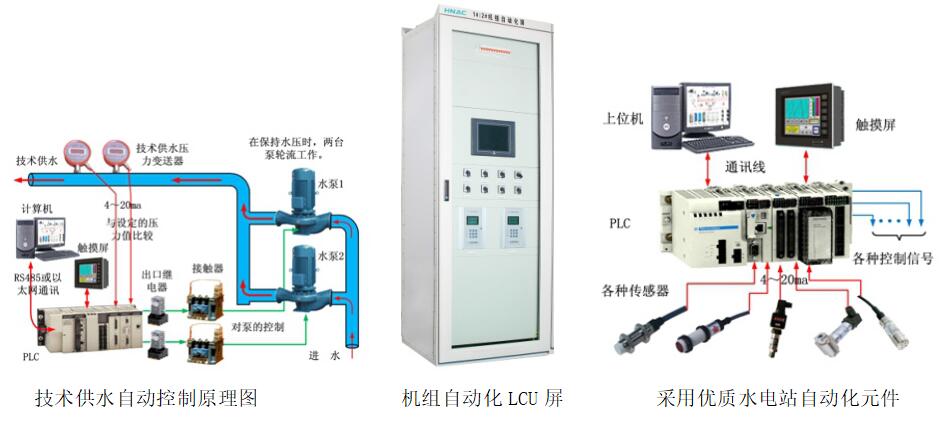

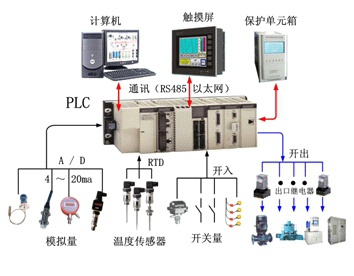

3、采用PLC加触摸屏的自动控制技术;
4、 要求高的LCU屏,可以采用双CPU、双以太网、双电源的国际品牌PLC;
5、 可与上位机和电站其他设备组成星形以太网或环形以太网;
6、 要求高的可与上位机和电站其他设备组成双星形以太网或双环形以太网。
三、屏主要技术指标
1、 采用国际品牌PLC(法国施耐德、美国通用、德国西门子)+真彩触摸屏
2、机组控制采用PID调节,调节快速、超调在3个摆动内完成;
3、全部采用100Mbps高速以太网通讯。

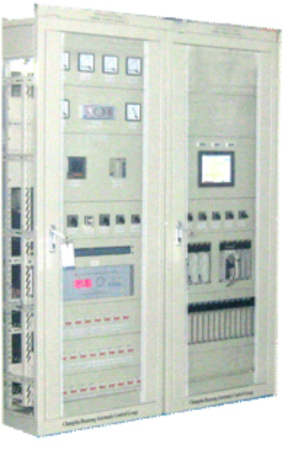

双CPU机组LCU屏
国际品牌PLC的使用
四、主要功能
1、 机组自动控制LCU屏
1)完成水轮发电机机组的自动开机、同期、停机、发电机有功功率调节、无功功率调节、发电机工况的转换等;
2)各种电量及非电量参数的测量;
3)水机保护(轴承温度、导叶、甩负荷等);
4)蝶阀、闸阀、球阀等进水阀的控制;
5)与上位机以太网联网。
2、公用系统LCU屏
1)完成油、气、水等公用系统的控制、调节、保护及通讯;
2)油、气、水等压力参数的测量;
3)水库水位、前池水位、尾水位的测量;
4)直流电源的控制与通讯;
5)电度计量的通讯;
6)与上位机以太网联网。
3、 开关站LCU屏
开关站各断路器的控制。
4、闸门自动控制LCU屏
1)各种闸门(平板闸门、弧形闸门、单吊、双吊等)的自动控制、调节、保护及通讯;
2)配置开度传感器、荷重传感器等自动化元件,测量闸门开度、荷重等参数。
5、 泵站自动控制LCU屏
1)各种泵组的自动控制、调节、保护及通讯;
2)实时监视电流、电压、温度、振动与摆动、叶片角度、机组转速等数据,实现现场设备控制与调节。
