智能低压开关柜

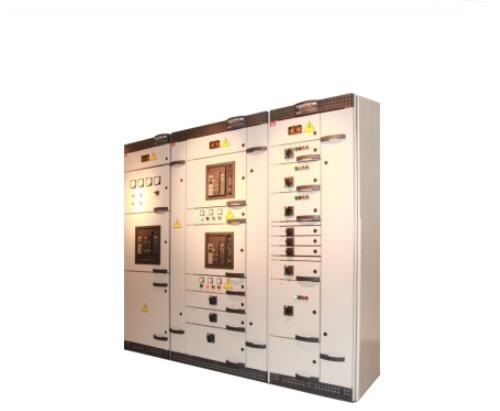

一、Blokset全系列低压开关柜
Blokset全系列低压开关柜是使用施耐德公司最先进的低压成套设备技术研发的全新一代低压抽屉开关柜,满足高可靠性要求的低压成套设备配电与电动机控制,模块化结构满足当地标准、惯例和要求。智能化设备可将包含高级保护和通信功能的元件集成到设备中,用于配电和马达保护。Blokset系统可以提供高水准的可靠性和安全性,加强了对人身和设备安全的保护。
Blokset提供所有的基本保证:
1、 符合国际标准,特别是IEC60439-1、IEC60529和IEC60947;
2、符合当地标准,满足当地法规和技术上的要求;
3、系统采用施耐德电气开关元件,保证最佳运行。
4、Blokset的模块化设计可以使安装成本合理化。高质量高可靠性的产品保证了供电的连续性和系统的耐用性。

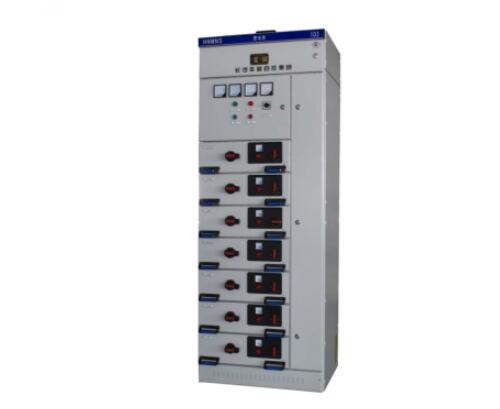

二、HNMNS交流低压配电柜
HNMNS低压抽出式开关柜是一种用标准模数件由工厂组装(FBA)的组合柜,具有C型材结构,模数化抽屉式馈线单元。本系列开关柜是在ABB低压抽屉柜基础上的优化和改进,适用于发电厂、变电站、石油化厂、冶金轧钢、交通电源、轻工纺织等厂矿企业和住宅小区.高层建筑等场所,作为交流额定频率50Hz、额定工作电压0.4kV及以下的电力系统的供配电设备的电能转换、分配及控制之用。

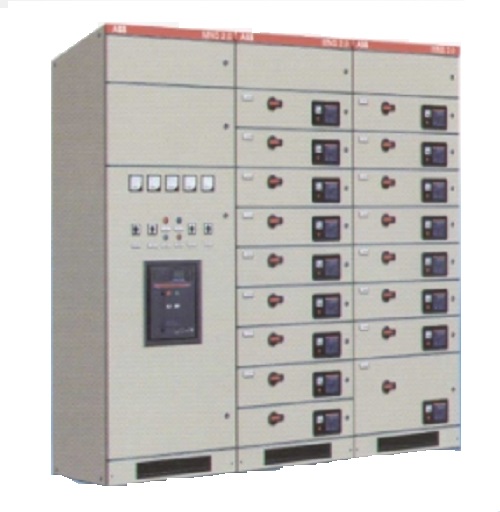

三、HNMNS2.0交流低压配电柜
1、MNS2.0低压抽出式开关柜产品结构特征
1) MNS2.0系统的框架结构可分为:装置小室、母线小室和电缆小室。
2)尺寸(高×宽×深):2200mm×400/600/800/1000/1200mm×600/800/1000mm。
3)MNS2.0组装式低压开关柜系统,充分考虑了将来的发展空间,可避免因为技术发展而被淘汰的风险。
4) MNS2.0采用的柜架结构具有高度灵活性,结构一旦组装完毕就不再需要维修。柜体内可安装不同的标准元件,以满足各种使用的要求。由于整个系统包括结构采用了组合式的设计,这种优化的结构设计满足了各种元件的要求,并适用不同工作环境
5)结构紧凑、节省柜体的体积柜体能背靠背排列配电回路布置经济。
6) 全部选用标准元件,方便工程设计人员全系标准化。
7) 柜体可按工作和环境的不同要求设计出相应的防护等级。
8) 在一个柜体中可自由安装不同型式的功能组件,如:固定式组件和抽出式组件设备更新改进方便。
90设备运行连续性和可靠性高,操作人员人身安全有保障。
2、MNS2.0低压抽出式开关柜使用环境条件
1、 周围空气温度不高于﹢40℃,不低于-5℃,24h以内平均温度不得高于﹢35℃:
2、户内安装使用,使用地点海拔高度不超过2000m(超过此高度可协商解决)
3、 周围空气相对湿度在﹢40℃时不超过50%,在较低温度时允许有较大的相对湿度。(例如﹢20℃时为90%应该考虑到由于温度变化可能会偶然产生凝露的影响);

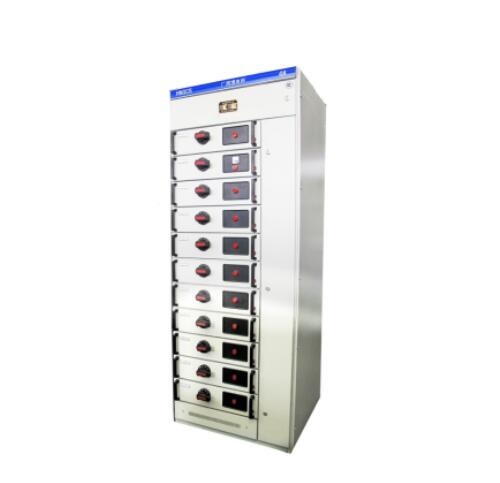

四、HNGCS交流低压配电柜
HNGCS系列开关柜适用于工矿企业,三相交流频率50Hz,额定电压0.4kV电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备,也适用于车站,码头,高层建筑尤其适用于发电厂、变电站、石油、化工、冶金、机械的群控系统的现场控制装置,石矿企业,高层建筑等低压配电系统的动力,配电和电动机控制中心,电容补偿的电能转换、分配及控制之用。
在大容量的发电厂,在规模石化等行业的低压动力控制中心和电动机控中心等电力使用场合时能满足于计算机接口的特殊需要。
产品具有分断强、接通能力高,动热稳定性好,电气方案灵活,组合方便,系列性实用性强,结构新颖,防护等级高等特点,可以作为低压抽出式开关柜的换代产品使用。

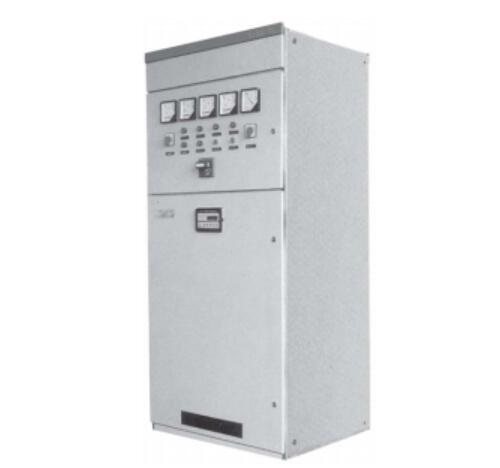

5、GCK低压抽出式开关柜
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成,适用于发电厂、变电站、工矿企业等电力用户作为交流额定频率50Hz,额定电压0.4kV,最高工作电压为660V,最大工作电流至6300A的配电系统中,作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。
本系列产品具有分断能力高,动热稳定性好,结构先进合理,电气方案切合实际,系列性、通用性强,各种方案单元任意组合,一台柜体所容纳的回路较多,节省占地面积,外形美观,防护等级高,安全可靠,维护方便等优点。

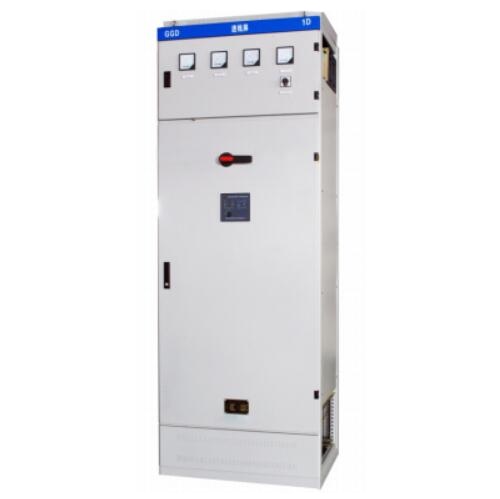

6、GGD交流低压配电柜
GGD型交流低压配电柜适用于发电厂、发电站、工矿企业等电力用户作为交流50Hz,额定工作电压0.4kV,额定工作电流最大至4000A的配电系统动力,照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,内部元件固定安装,可依据用户及现场需要前后布置,安装容量大,检修维护方便,产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性、实用性强,结构新颖、防护等级高等特点。

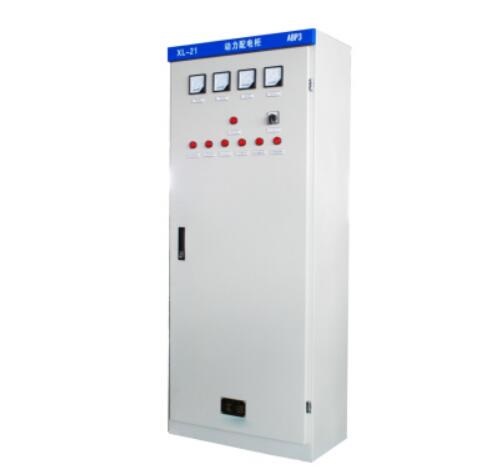

7、XL-21动力配电柜
XL-21型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50Hz,额定电压0.4kV,额定电流600A以下三相交流系统,作为电能的转换、分配,及现场负荷及设备现地操作控制之用,此动力配电柜系户内装置,可靠墙安装。并设有活动联屏母线箱,可单台使用也可根据需要联屏使用。柜体具有较好的防尘特性,适合于灰尘较多的场所。

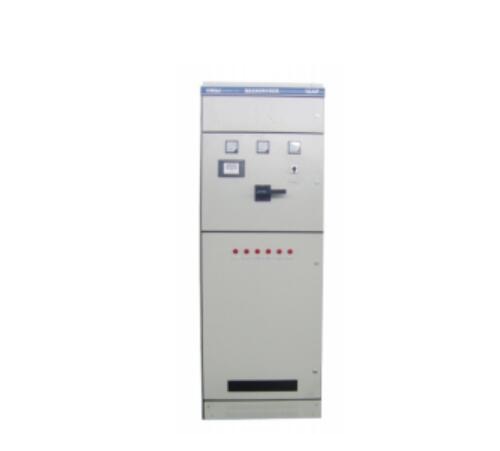

8、HNGJ低压无功功率补偿装置
HNGJ系列低压无功功率补偿装置用于低压电网的无功功率补偿,以提高电网功率因数,降低线路损耗,改善电能质量。该系列低压无功功率补偿装置以智能型无功功率控制器为核心,利用电容型接触器作为电容器组的投切器件,根据电网功率因数自动进行投切电容,确保电网始终具有较高的功率因数。HNGJ属于静态型低压无功功率补偿装置,它适用于主要负荷为电阻性照明设备,谐波含量不高的场合。
9、HNGD低压无功功率补偿装置
HNGD系列低压无功功率补偿装置用于低压电网的无功功率补偿,以提高电网功率因数,降低线路损耗,改善电能质量。该系列低压无功功率补偿装置以智能型无功功率控制器为核心,利用无触点型晶闸管或动态复合开关作为电容器组的投切器件,根据电网功率因数自动进行投切电容,确保电网始终具有较高的功率因数。
HNGD属于动态型低压无功功率补偿装置,带滤波功能电容器,与电抗器相串联组合,具有谐波抑制功能,同时能根据各相的负荷情状进行分相投切,主要用于感性负载非常重谐波含量非常高,如大型电动机、整流设备、电焊设备、变频器等场合。

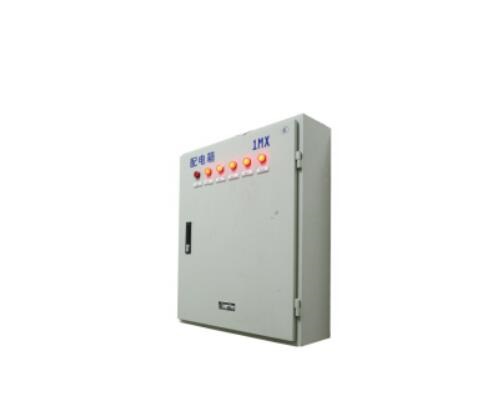

10、XRM配电箱
XM(R)配电箱适用额定频率50Hz,额定工作电压380V/220V,其最大总输入电流不超过200A,单个电路输出电流不大于63A的单相三线或三相五线系统中作为照明配电、过载、短路保护之用。该配电箱广泛用于工矿企业、高层建筑、住宅、商业网点等场所。
