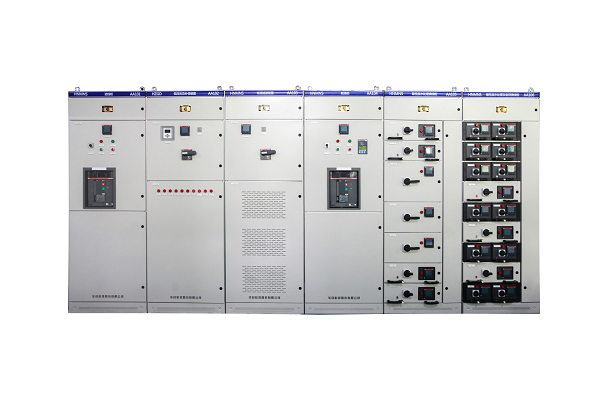

HZ标准化低压开关柜产品
一、产品简介
标准化低压开关柜是华体平台_华体(中国)在多年低压成套生产和研发经验的基础上,借鉴国内外成套设备的优点,自主研发设计的产品。把低压元件与自主研发的智能管理系统云平台相结合,将数据采集与处理、数据显示与存储、综合分析与逻辑控制等功能融于一体,通过智能网关将数据上传至云平台,既可在网页、移动端进行查看查询,也可在运维服务中心对用电情况实时了解。适用于发电、交通、工业、楼宇、通信等众多行业。
二、产品特点
1、标准统一、通用互换、广泛适用。标准设计大幅提升产品交付周期,产品质量、安全更可靠,服务更优。
2、高性价比
主元件选用国内一线品牌并可提供三年质保期。元器件在质量、服务、性能上更有保障。
3、智能化
配置智能网关接入华自智慧用电云平台,可实现对配电设备的健康管理、远程监测、能耗分析等功能。
4、统一柜体结构
柜体统一采用HNMNS柜型,开关柜高度统一为2200,柜深统一为1000,颜色统一为RAL7035。宽度尺寸可随项目进行调整。
5、地基接口
基础槽钢规格为10号,与接地网可靠连接。开关柜底部用M12地脚螺丝将其与基础槽钢相连。电缆过线孔为50mm长条孔。
6、统一端子排代号、回路编号
统一回路编号,功能单元端子排前添加相应标签以作识别,其中计量、测量、取样需分别注明。同时,每个规格端子预留2节空端子作为备用。
7、统一导线规格
计量回路电流、电压分别采用4、2.5导线,按相序分色。测量回路电流、电压分别采用2.5、1.5导线。控制回路采用1.5导线。通讯回路采用0.75屏蔽双绞线。计量电能表采用单股铜芯硬导线。

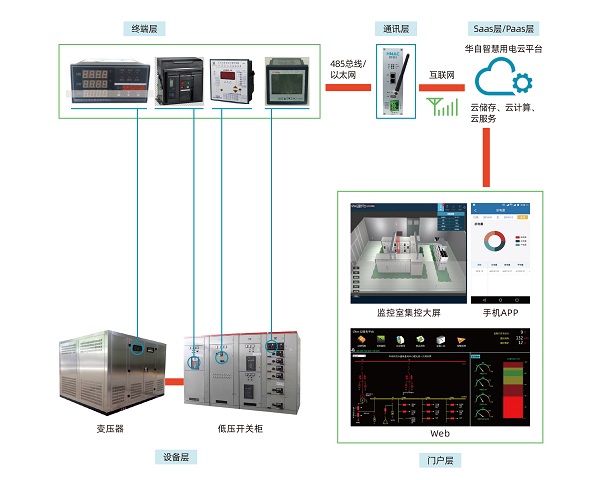

三、网络架构图
