HZ-MPS系列光储一体机
一、产品概述
HZ-PCS系光储一体机是连接于光伏阵列、电池系统与电网(和/或负荷)之间的实现电能转换的装置,可控制光伏的放电过程和蓄电池的充电、放电过程,进行交直流的变换,在无电网情况下可直接为交流负荷供电。小型光储一体机可应用于家庭供电、野外供电、通讯基站等场景,大中型光储一体机,可应用于发电侧储能、电网侧储能、微电网储能等场景。

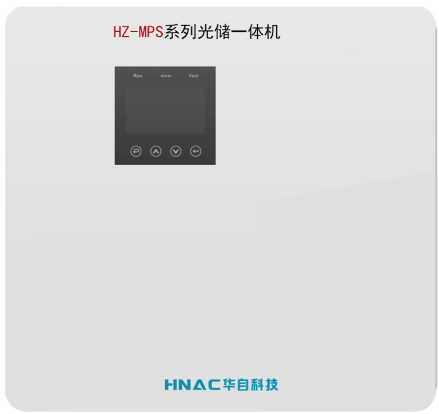

小型光储一体机
1、灵活
输入电压范围宽;兼容铅酸和锂离子电池; 等多种电池接入
2、优雅
外观时尚,轻巧简便;自然冷却,噪音小;IP65防护等级,壁挂式设计节省空间
3、可靠
电池反接保护;兼容防逆流功能;满功率放电,电池充满后自动断开充电器
4、先进
家庭智慧能源管理终端;电力调度和需求侧响应管理节点;分布式虚拟电站管理节点;

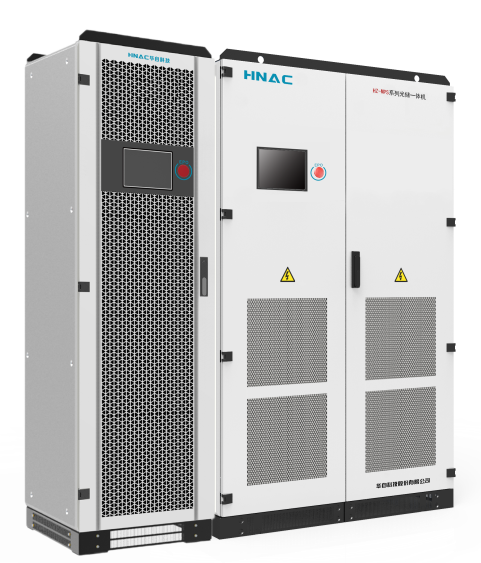

大中型光储一体机
多种工作模式可灵活设定;灵活支持锂电池及铅酸电池;光伏控制器可扩容,方便光伏容量灵活配置
2、方便
一体化方案,支持负载、电池、电网、柴油发电机、光伏同时接入;集成EMS功能,供电安全稳
定,新能源利用率最大化
3、可靠
电池容量及放电时间预判;CAN及RS485接口、Modbus通信协议;并离网状态无缝切换,不间断供应负载;内置隔离变压器负载适应性强;完善的保护功能,保护一体机及电池。

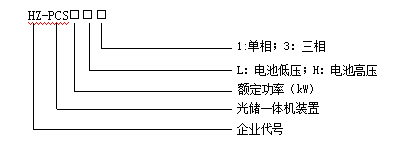

1、 小型光储一体机

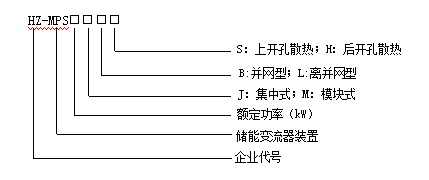

2、 大中型光储一体机
四、 技术参数产品应用图
1、 小型光储一体机(单相电池低压系列)
型号 |
HZ-MPS3L1 |
HZ-MPS3.6L1 |
HZ-MPS4L1 |
HZ-MPS5L1 |
HZ-MPS5.5L1 |
HZ-MPS6L1 |
输入参数(光伏) |
||||||
最大功率 |
4600W |
5600W |
6000W |
|||
最大直流电压 |
125Vdc |
|||||
直流电压工作范围 |
125-550Vdc |
|||||
MPPT工作电压范围/额定电压 |
125-550Vdc/360Vdc |
|||||
各组件最大输入电流 |
14A |
|||||
MPPT数量/各最大并联组串数 |
2/1 |
|||||
输出参数(交流) |
||||||
额定输出功率 |
3000W |
3680W |
4000W |
5000W |
5500W |
6000W |
最大输出电流 |
13A |
16A |
17.4A |
23A |
23.9A |
26A |
电网电压/范围 |
230 Vac /180Vac~280Vac |
|||||
电网频率 |
50/60Hz |
|||||
功率因素 |
1(0.8超前~0.8滞后可设置) |
|||||
THDI |
<3% |
|||||
电网连接类型 |
L+N+PE |
|||||
电池数据 |
||||||
电池电压范围 |
42Vdc~59Vdc |
|||||
最大充电/放电电流 |
75A/75A |
110A/110A |
||||
电池类型 |
锂电池/铅酸电池 |
|||||
放电深度 |
80%DOD/50%DOD |
|||||
电池容量 |
2.5-12.5kWh |
|||||
通讯接口 |
CAN/RS485 |
|||||
应急电源输出参数 |
||||||
额定功率 |
3000W |
3680W |
4000W |
5000W |
5500W |
6000W |
额定输出电压 |
230 Vac |
|||||
额定输出电流 |
13A |
16A |
17.4A |
23A |
23.9A |
26A |
额定输出频率 |
50Hz |
|||||
自动切换时间 |
<20ms |
|||||
THDU |
<2% |
|||||
并机运行 |
具备 |
|||||
常规数据 |
||||||
电池充放电效率 |
95% |
|||||
最大效率 |
97.6% |
|||||
MPPT效率 |
99.9% |
|||||
防护等级 |
IP65 |
|||||
噪音 |
<35dB |
|||||
环境温度 |
-25℃~+60℃ |
|||||
冷却方式 |
自然冷却 |
|||||
相对湿度 |
0-95%无冷凝 |
|||||
海拔高度 |
2000m以下不降额 |
|||||
尺寸(宽/深/高) |
500/200/515mm |
|||||
重量 |
25kg |
|||||
隔离变压器 |
无 |
|||||
停电自耗电 |
<3W |
|||||
显示与通信 |
||||||
显示 |
LCD |
|||||
通讯方式 |
RS485、CAN、DRM(具备)/Wifi、Lan(可选) |
|||||
认证 |
CGC、TUV |
2、 小型光储一体机(单相电池高压系列)
型号 |
HZ-MPS3H1 |
HZ-MPS3.6H1 |
HZ-MPS4H1 |
HZ-MPS5H1 |
HZ-MPS5.5H1 |
HZ-MPS6H1 |
输入参数(光伏) |
||||||
最大功率 |
4600W |
5600W |
6000W |
|||
最大直流电压 |
125Vdc |
|||||
直流电压工作范围 |
125-550Vdc |
|||||
MPPT工作电压范围/额定电压 |
125-550Vdc/360Vdc |
|||||
各组件最大输入电流 |
14A |
|||||
MPPT数量/各最大并联组串数 |
2/1 |
|||||
输出参数(交流) |
||||||
额定输出功率 |
3000W |
3680W |
4000W |
5000W |
5500W |
6000W |
最大输出电流 |
13A |
16A |
17.4A |
23A |
23.9A |
26A |
电网电压/范围 |
230 Vac /180Vac~280Vac |
|||||
电网频率 |
50/60Hz |
|||||
功率因素 |
1(0.8超前~0.8滞后可设置) |
|||||
THDI |
<3% |
|||||
电网连接类型 |
L+N+PE |
|||||
电池数据 |
||||||
电池电压范围 |
250Vdc~400Vdc |
|||||
最大充电/放电电流 |
20A |
|||||
电池类型 |
锂电池/铅酸电池 |
|||||
放电深度 |
80%DOD/50%DOD |
|||||
电池容量 |
2.5-12.5kWh |
|||||
通讯接口 |
CAN/RS485 |
|||||
应急电源输出参数 |
||||||
额定功率 |
3000W |
3680W |
4000W |
5000W |
5500W |
6000W |
额定输出电压 |
230 Vac |
|||||
额定输出电流 |
13A |
16A |
17.4A |
23A |
23.9A |
26A |
额定输出频率 |
50Hz |
|||||
自动切换时间 |
<20ms |
|||||
THDU |
<2% |
|||||
并机运行 |
具备 |
|||||
常规数据 |
||||||
电池充放电效率 |
95% |
|||||
最大效率 |
97.6% |
|||||
MPPT效率 |
99.9% |
|||||
防护等级 |
IP65 |
|||||
噪音 |
<35dB |
|||||
环境温度 |
-25℃~+60℃ |
|||||
冷却方式 |
自然冷却 |
|||||
相对湿度 |
0-95%无冷凝 |
|||||
海拔高度 |
2000m以下不降额 |
|||||
尺寸(宽/深/高) |
500/200/515mm |
|||||
重量 |
28kg |
30kg |
30kg |
|||
隔离变压器 |
无 |
|||||
停电自耗电 |
<3W |
|||||
显示与通信 |
||||||
显示 |
LCD |
|||||
通讯方式 |
RS485、CAN、DRM(具备)/Wifi、Lan(可选) |
|||||
认证 |
CGC、TUV |
3、 小型光储一体机(三相电池高压系列)
型号 |
HZ-MPS8H3 |
HZ-MPS10H3 |
HZ-MPS12H3 |
HZ-MPS15H3 |
HZ-MPS20H3 |
|
输入参数(光伏) |
||||||
最大功率 |
10000W |
13000 |
15000W |
18000W |
24000W |
|
启动电压 |
125Vdc |
|||||
最大直流电压 |
1000Vdc |
|||||
MPPT工作电压范围 |
370-800Vdc/720Vdc |
|||||
各组件最大输入电流 |
11A |
|||||
MPPT数量/各最大并联组串数 |
2/1 |
2/1 |
2/1 |
2/2 |
2/2 |
|
输出参数(交流) |
||||||
额定输出功率 |
8000W |
10000W |
12000W |
15000W |
20000W |
|
最大输出电流 |
13.3A |
16.7A |
20A |
25A |
33.3A |
|
电网电压/范围 |
400 Vac /360Vac~440Vac |
|||||
电网频率 |
50/60Hz |
|||||
功率因素 |
1(0.8超前~0.8滞后可设置) |
|||||
THDI |
<3% |
|||||
电网连接类型 |
3W+N+PE |
|||||
电池数据 |
||||||
电池电压范围 |
170Vdc~500Vdc |
|||||
最大充电/放电电流 |
20A |
20A |
30A |
40A |
50A |
|
电池类型 |
锂电池/铅酸电池 |
|||||
放电深度 |
80%DOD/50%DOD |
|||||
电池容量 |
4-16kWh |
5-20kWh |
6-24kWh |
7.5-30kWh |
10-40kWh |
|
通讯接口 |
CAN/RS485 |
|||||
应急电源输出参数 |
||||||
额定功率 |
8000W |
10000W |
12000W |
15000W |
20000W |
|
额定输出电压 |
400 Vac |
|||||
额定输出电流 |
12A |
15A |
18A |
23A |
30A |
|
额定输出频率 |
50Hz |
|||||
自动切换时间 |
<20ms |
|||||
THDU |
<2% |
|||||
并机运行 |
具备 |
|||||
常规数据 |
||||||
电池充放电效率 |
96% |
|||||
最大效率 |
97.6% |
|||||
MPPT效率 |
99.9% |
|||||
防护等级 |
IP65 |
|||||
噪音 |
<35dB |
|||||
环境温度 |
-25℃~+60℃ |
|||||
冷却方式 |
自然冷却 |
|||||
相对湿度 |
0-95%无冷凝 |
|||||
海拔高度 |
2000m以下不降额 |
|||||
尺寸(宽/深/高) |
500/200/515mm |
|||||
重量 |
36kg |
|||||
隔离变压器 |
无 |
|||||
停电自耗电 |
<3W |
|||||
显示与通信 |
||||||
显示 |
LCD |
|||||
通讯方式 |
RS485、CAN、DRM(具备)/Wifi、Lan(可选) |
|||||
认证 |
CGC、TUV |
4、 大中型光储一体机
型号 |
HZ-MPS30JLH |
HZ-MPS50JLH |
HZ-MPS100JLH |
HZ-MPS150JLH |
HZ- MPS250JLH |
HZ- MPS500JLH |
交流(并网) |
||||||
额定功率 |
33kVA |
55kVA |
110kVA |
165kVA |
275kVA |
550kVA |
有功功率 |
30kW |
50kW |
100kW |
150kW |
250kW |
500kW |
额定电压 |
400Vac |
|||||
额定电流 |
43A |
72A |
144A |
217A |
361A |
722A |
电压范围 |
320-460Vac |
|||||
额定频率 |
50/60Hz |
|||||
频率范围 |
45-55/55-65Hz |
|||||
THDI |
14A |
|||||
功率因素 |
2/1 |
|||||
连接类型 |
3W+N+PE |
|||||
隔离变压器 |
有 |
|||||
交流(离网) |
||||||
额定功率 |
33kVA |
55kVA |
110kVA |
165kVA |
275kVA |
550kVA |
有功功率 |
30kW |
50kW |
100kW |
150kW |
250kW |
500kW |
额定电压 |
400Vac |
|||||
额定电流 |
43A |
72A |
144A |
217A |
361A |
722A |
THDU |
≤2%线性 |
|||||
额定频率 |
50/60Hz |
|||||
过载能力 |
110%-10分钟、120%-1分钟 |
|||||
光伏输入 |
||||||
最大输入电压 |
1000Vdc |
|||||
最大光伏功率 |
36kW |
60kW |
120kW |
180kW |
275kW |
550kW |
MPPT电压范围 |
520Vdc-850Vdc |
|||||
常规数据 |
||||||
尺寸(宽/深/高) |
800/800/2050mm |
1200/800/2050mm |
1800/800/2050mm |
2800/1050/2050mm |
||
重量 |
440kg |
620kg |
900kg |
1250kg |
1700kg |
3250kg |
防护等级 |
IP20 |
|||||
噪音 |
<65dB |
|||||
环境温度 |
-25℃~+60℃ |
|||||
冷却方式 |
智能风冷 |
|||||
相对湿度 |
0-95%无冷凝 |
|||||
海拔高度 |
6000m(3000m以上降额) |
|||||
停电自耗电 |
<30W |
|||||
显示与通信 |
||||||
显示 |
LCD |
|||||
通讯方式 |
RS485、CAN、DRM(具备)/Wifi、Lan(可选) |
