PDJ型低压机组自动化系统
一.适用范围
适用于机组容量在1000kW以下的400V低压水轮发电机组。
二、产品特点
1) 适应性强
标准化设计,适用不同应用场景
满足全系列低压机组需求
2) 功能强大
支持 5 种励磁方式
支持 5 种调速器方式
12 种机组保护,6 路串口/以太网通信,68 路 IO,8 路温度采
集,14 路交直流信号采集
3) 可靠性高
残压测频和机械测速冗余配置
交直流双电源供电,可靠停机
4) 可维护性高
更换器件操作简单
远程下载参数
5) 智能化程度高
基于水位的自动发电控制
支持远程监控和运维
SOE 事件记录和自诊断
三、主要技术指标
1.屏体尺寸长宽高分别为800 ( mm) * 800(mm)* 2260 ( mm) 。
2.监测模拟量精度:不大于±0.5%(不含主TA/TV误差)。
3.电流电压定值误差∶<士5%整定值。
4.时间定值误差∶<±1%整定时间或±60ms。
5.电压电流频率:0.5级。
6.有功功率测量精度︰1级。
7.无功功率测量精度︰2级。
8.同期并网压差1~30V(二次值),频差0.07~0.60Hz,相位差2~25度。
9.额定励磁输出电流20A/150V(无刷励磁机组),有刷励磁按设计要求。
10.测速最低残压2V,频率测量范围3~130Hz。
11.遥信分辨率:2ms。
12.温度测量精度:2%。
四、主要功能
1. 流程控制
基于内嵌软PLC 自动开、停机顺序流程控制。
2.机组转速测控
基于残压和齿盘测频的转速测量和保护功能。
3.自动准同期
开机后自动调节机组电压和转速至设定范围内,经检同期合闸并 网发电。
4.励磁调节
支持三相全桥全控,三相全桥半控,三相半桥半控、单相半控和 IGBT 五种励磁控制方式。
5.调速控制
具备手/电一体调速器和液压调速器功能。
6.交流量数据采集
采集电网频率、机端频率、电网电压、机端电压、保护电流、测 量电流、发电机有功功率、无功率功率、功率因数等电气量。
7.直流量数据采集
采集励磁电压、电流、水位、开度等直流信号。
8.开关量信号
支持 40 路开关量输入信号、28 路开关量输出信号。
9.温度测量及告警
8 路温度采集,支持 PT100 和 CU50 传感器,每路可独立设置四 段告警参数。与 PLC 配合可实现过温保护或过温自动降低负荷等功能。
10.继电保护功能
三段过电流保护、负序过电流保护、零序过电流保护、过负荷告 警、高频保护、低频保护、过电压保护、低电压保护、联动保护、TV 断线告警、TA 断线告警、控制回路异常告警。
11.报警显示功能及其它功能
通过实时采集各种电量及非电量数据,对事故、故障信号进行分析并通过指示灯、报文等方式显示。完善的事件记录功能、完善的自检功能等。
12.通讯功能:
2 路 RS232串口、2路 RS485 串口、2 路以太网口。支持 MODBUS 协议, 可与触摸屏、后台监控系统、网关装置组网连接。通过智能控制器的通信接口,实现与远方后台系统的联网监控,实现机组远方开、停机 操作及功率调节、报警查询、历史数据查询等功能。
13. 按水位自动发电控制
具备机组优化运行与经济控制等智能功能。系统可根据前池水位 完成自动开停机,当水位达到开机水位时,系统自动开机。并网后自 动调整负荷,发电机按高水位下最大出力发电;当水位降低时,自动 调整发电机出力;当水位达到停机水位时,发电机自动停机。
14.远程监控
通过手机app 和 web 端远程对机组进行监控,包括开机、停机、 负荷调整、实时报警、历史数据查询等功能。

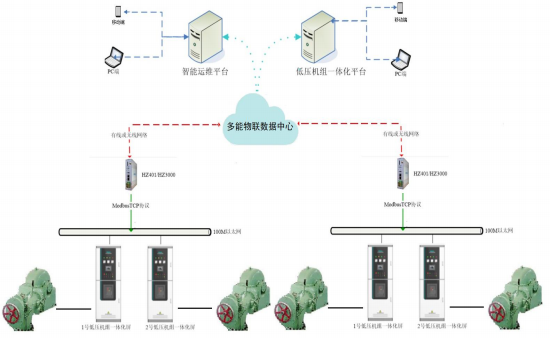

图2 系统结构图

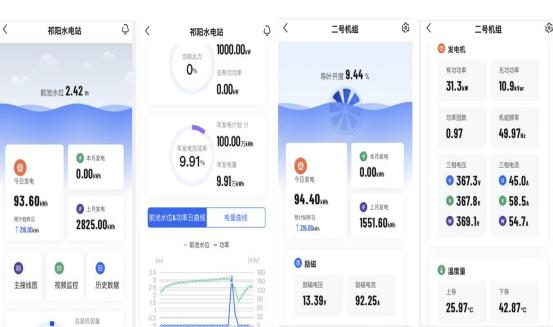

图3 手机 APP 应用界面展示

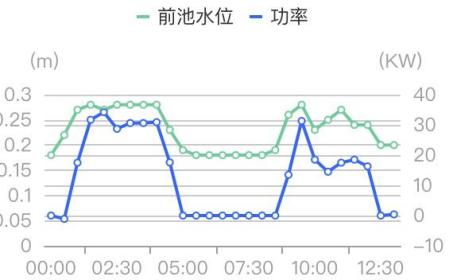

图4 基于水位的自动发电
