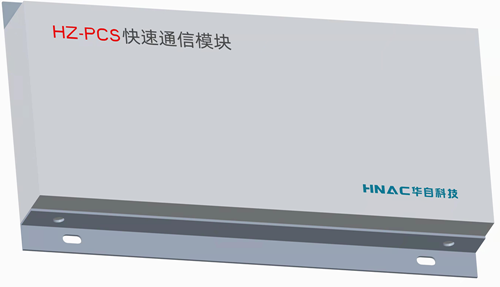

HZ-PCS快速通信模块
一、 产品概述
快速通信模块采用FPGA技术,配置于储能变流器(PCS)端,作为储能站协调控制系统二层架构的就地稳定控制层,同时支持IEC61850/MMS及GOOSE规约,通过GOOSE接收来自多能物联协调控制器的有功、无功快速调控指令,同时通过MMS完成与EMS系统的通信。
二、适用范围
适用于储能站PCS控制系统,作为PCS协调系统二层架构的PCS就地稳定控制层,通过GOOSE通信接收多能物联协调控制器的有功、无功快速调控指令,同时通过MMS完成与EMS系统的通信。
三、 模块特点
1、 性能优越:基于高性能FPGA多MAC软核简约设计,具备优秀的过程层网络风暴抑制性能。
2、安全可靠性:采用Linux操作系统,安全性更高。
3、丰富的硬件接口:4个百兆LC光纤接口,2个百兆以太网RJ45端口,2个 RS485 设备通信串口,2个CAN总线接口,1个光B校时口、1个电B校时口。
4、 安装方便:本模块体积小,安装位置灵活,可根据PCS性能及结构特点,插件式安装于PCS内部,也可模块式配置于PCS就地控制层,调试和维护方便。
5、较强的EMC抗干扰能力,能适应比较恶劣的工作环境。
四、技术参数
1、 配置专用DC12V~24V电源隔离模块,输出DC5V供插件使用;
2、 配置2路100M以太网电接口,用于与后台(EMS)间的IEC61850 MMS通信;
3、 配置4路100M可拔插式LC光纤接口,用于与协调控制器(PMS)间的IEC61850 GOOSE通信;
4、 配置2路RS485总线接口,用于与PCS间的数据通信;
5、 配置2路CAN总线接口,支持CAN2.0B协议,用于与PCS间的数据通信;
6、 配置1路光纤B码接口,1路RS422信号的B码接口,用于接收时钟装置的RIRG-B码信号,完成校时。
五、 结构及安装
