HZD3000配网自动化系统
一、产品概述
本系统基于计算机技术、自动控制技术、现代电子技术、通信技术及网络技术,并使用高性能智能配电设备,将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行集成,构成完整的自动化管理系统,实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理。
二、典型解决方案

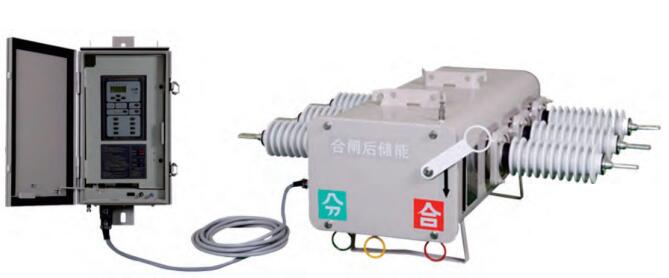

◆HZD3100柱上开关配电自动化解决方案
1、使用环境条件
1)最大履冰厚度:10mm; ●环境温度:-40℃~70℃ ●相对湿度:10%~100%
2)最大绝对湿度:35g/m3 ●最大风速:35m/s ●最大日温差:25℃
3)大气压力:70~106kPa
4)其它环境:无爆炸危险,无腐蚀性气体及导电尘埃,无严重霉菌存在,无剧烈震荡冲击源;接地4Ω。
2、主要技术指标
(1)额定电气参数
1)输入电压: 额定 100/√3V 或100V、220V,范围1.2Un。
2)零序电压: 额定100V,范围1.2Un。
3)输入电流: 5A(默认)或 1A, 范围(0.02~20)In。
4)零序电流: 5A 或 1A(默认), 范围(0.01~20)In。
5)频 率: 50Hz。
6)直 流 量: 4~20mA(默认) 或0~20mA 或0~5V(订货时说明);
7)电流输入时负载电阻250Ω。
(2)精确工作范围
1)电 压: (0.2~1.2)Un 范围内0.5 级。
2)电 流: (0.01~2)In 范围内精度0.5 级,(2~20)In 范围内精度±2.5%。
3)频 率: ±0.02Hz。
4)率: (0.9~1.1)Un、(0~1.2)In、cosФ =滞后0.5~超前0.5 时1 级。
5)功率因数: (0.9~1.1)Un、(0~1.2)In 范围内1 级。
(3)状态量
1)回路电压: 额定DC24V。
2)软件防抖时间: 10~1000ms 内,级差1ms 可设置。
3)遥信分辨率: < 2 ms。
(4)动作值误差
1)电流动作值: ±5% ;
2)电压动作值: ±0.5V 或±2.5%;
3)方向元件动作范围边界: ±3o;
4)检同期角差: ±3°。
(5)动作时间误差
电流型保护: 不大于25ms 或0.5%整定值+25 ms。
反时限: 不大于1%整定值。
其它动作时间: 不大于0.5%整定值+25 ms。
●硬件时钟精度:24小时守时精度小于2 秒。
●可靠性能:平均无故障运行时间不小于30000h。
3、功能特点
1)采用双CPU 结构,一片高性能32 位DSP 数字信号处理器实现保护计算等主要功能,另一片32 位ARM 内核CPU 实现数据管理及显示功能。DSP 芯片内嵌高可靠性嵌入式实时多任务操作系统,保证保护计算的实时性、稳定性和可移植性;ARM 内核的CPU 内嵌Linux 操作系统,集成MMU 设计。采用16 位高速高精度A/D 实现数据采样。
2)系统软件采用模块式设计,开放式体系结构,具有很好的灵活性和可裁减性。
3)硬件模块化设计,满足不同一次设备接入需求。
4)提供远程和本地维护接口,使得运行人员可在本地或主站等远方完成对其维护。
5)可选无线通信PDA 掌机,与终端通信距离最大50m,通信数据采用加密技术。维护人员无需爬杆即可观察遥信、遥测数据和设备运行状况,根据终端投退状况可以控制设备跳合闸和修改定值。
6)双电源自动无缝切换供电,后备电源可选择铅酸蓄电池或超级电容,电池智能维护,实现就地、远方、定时电池活化。
7)具有设备自诊断和自恢复功能。
8)装置设计有高精度硬件时钟电路,支持网络和GPS 对时功能。
9)支持无线GPRS、光纤、以太网、RS232/485 等多种通信方式。支持如101、104 通信规约。
10)可选就地显示功能,显示界面可通过维护RS-232 接口在线组态。

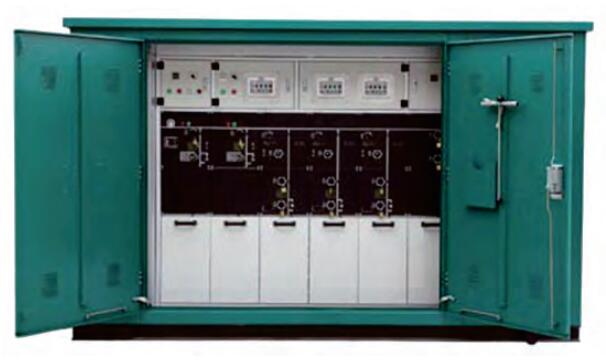

◆HZD3200开闭所配电自动化解决方案
1、使用环境条件
1)周围空气温度:上限温度为+40℃,下限温度为-5℃,而且在24h内其平均温度不得超过+35℃。
2)大气条件:空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%;在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
3)污染等级:3级。
40海拔:安装场地的海拔不得超过2000m。
5)特殊使用条件:如存在下述任何一种特殊使用条件,必须遵守适用的特殊要求或在制造商与用户之间达成的专门协议。如果存在这类特殊使用条件的话,用户应向制造商提出。
2、主要技术指标
1)环网柜:10kV 630A 25kA;SF6充气式全绝缘;
2)遥测部分:(4路三遥)2回路电压:一路母线相电压(Uab、Uac、Ucb),备用一路相电压,共计6个电压;16回路电流:二回路进线二回路馈线线电流(A、B、C、零序),共计16个电流。
3)遥信部分: 包括:开关位置、接地刀闸位置、电操机构储能等,共计37个状态遥信量输入,最大可接入96个遥信量。
4)遥控部分:5个回路遥控控制输出。电操机构电源DC24由DTU蓄电池提供。若电操为其它电源由直流屏提供。最大可接入16个回路。
5)蓄电池部分:不小于12AH,12V蓄电池组2节。
6)电源管理部分:电池活化,电源充放电管理,500W
3、主要功能
1)开关设备的位置信号、动作状态信号、电缆检修室状态信号、SF6气箱气压状态等的监测;
2)系统运行电压、电流、有功功率、无功功率、功率因数、电能等电量数据的采集与计算;
3)开闭所内环网设备隔离/接地开关、负荷开关、真空断路器现地/远程、分/合闸控制、闭锁/解锁控制;
4)多电源监测及投切自动控制;
5)实现对馈线回路的故障识别、自动隔离故障区、快速恢复非故障区间供电;
6)具备各种通信功能,能够实时将采集的数据上传主站,实现10kV环网设备远方测控自动化功能。
