YWT系列水轮机控制系统(微机调速器)
一、适用范围
适用于工作容量 350 N·m 及以上冲击式与反击式水轮机控制。
二、产品特点
1、交直流双电源一体化设计,可靠性高;
2、应用液压行业标准阀件,维护方便;
3、 采用PLC控制技术,本体高速数字测频;
4、 彩色触摸屏作为人机接口,操作方便;
5、自适应孤网运行与一次调频等运行工况;
6、自带试验与录波分析功能;
7、 数字阀、比例伺服阀、伺服电机等多种电液转换装置可选配置或冗余配置
8、额定工作油压为 2.5Mpa~16Mpa可选配置
9、 机械液压系统模块化设计
10、封闭式油箱,清洁油液,延长寿命

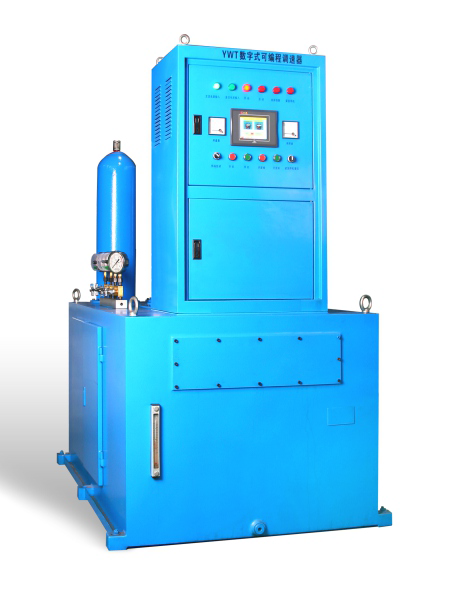

16Mpa微机调速器
三、主要技术指标
1、调节规律 并联PID
2、 测频方式 残压测频,齿盘测频(选配)
3、 频率测量分辨率 <0.003Hz
4、水轮机控制系统转速死区 大型≤0.02% 中型≤0.06% 小型≤0.1%
5、 永态转差系数bp 0~10%
6、比例增益Kp 0~20.0
7、积分增益Ki 0~10 1/s
8、 微分增益Kd 0~5 s
9、人工转速失灵区 -2%~2%
10、频率给定整定范围 -10%~10%
11、 功率给定调节范围 0~120%
12、 开度给定可调范围 0~105%
13、 接力器不动时间 ≤0.2s
四、主要功能
1、 维持机组转速在额定转速附近,满足电网一次调频要求;
2、完成调度下达的功率指令,调节水轮机组有功功率,满足电网二次调频(AGC)要求;
3、完成机组开机、停机、紧急停机等控制任务;
4、执行计算机监控系统的调节及控制指令。
5、自动/手动调节功能
6、工况自动转换功能
7、双微机冗余控制(选配)
8、 孤网或小网调节功能
9、 故障容错、智能诊断、实时报警与事件记录
10、 一键开机与一键停机
11、RS-485和以太网通讯
12、频率调节、开度调节、功率调节和按水位调节等多种调节方式
16Mpa微机调速器

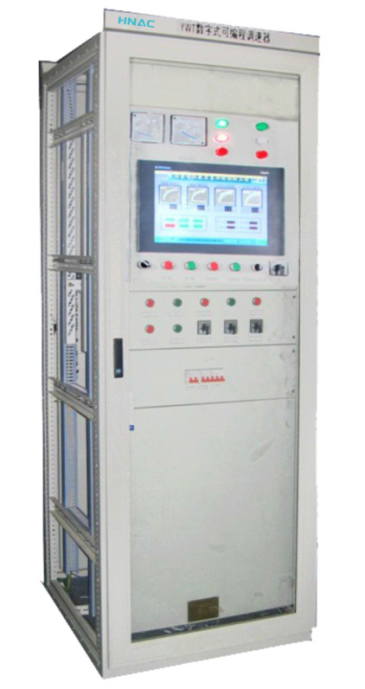

大调速功的微机调速器控制柜

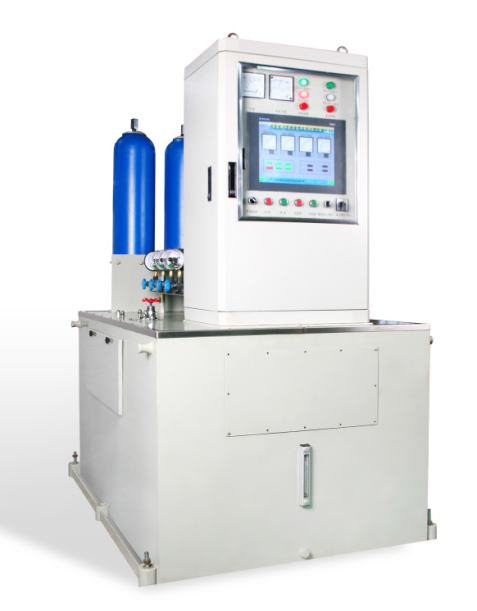

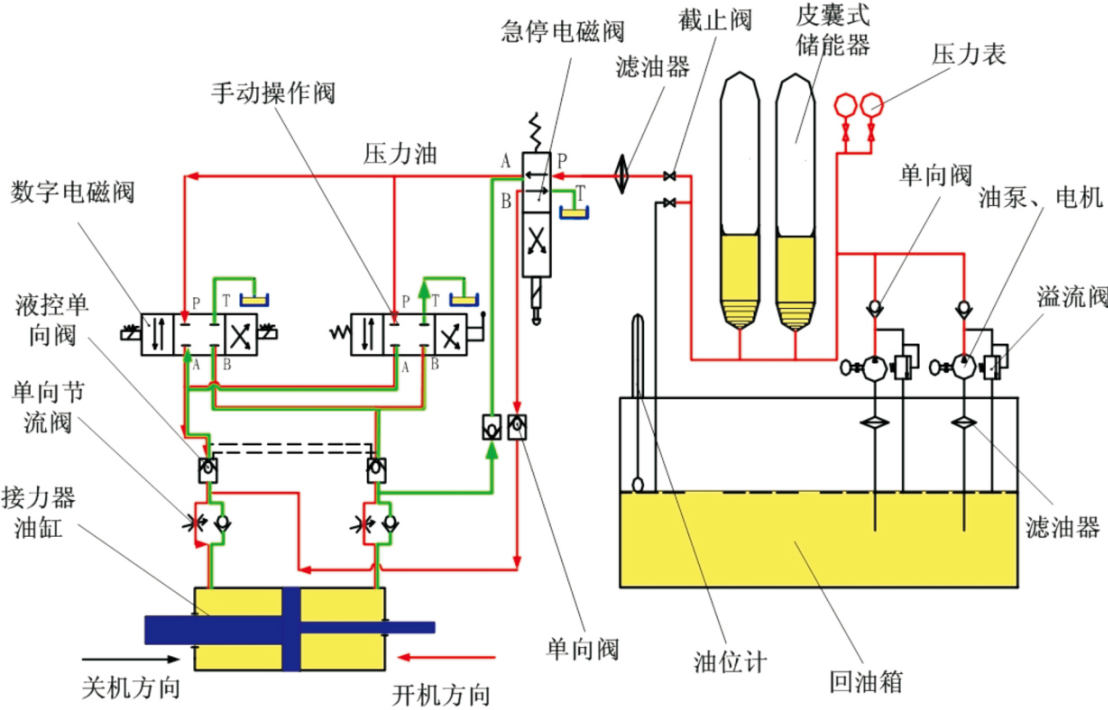

16Mpa调速器液压系统
