HZM2000叶尖间隙测量装置
一、产品组成
叶尖间隙测量装置(以下简称装置)从结构上主要由传感器(包括探头和电缆)、信号处理单元两部分组成,

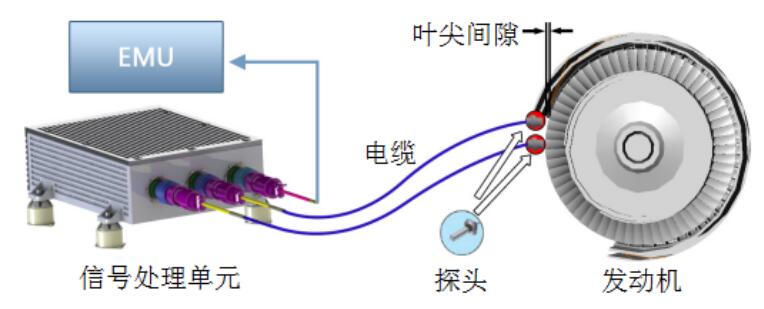

装置结构示意图
信号处理单元由机箱、电路板、减振器、搭铁线和航空插座等几部分组成。机箱为铝制长方体形状,上盖板和背盖板可拆卸,四个安装脚配置减振器,机箱正面设置三组航插,其中两组接传感器,另一组接至 EMU,为通信与电源电缆,机箱通过搭铁线接地。

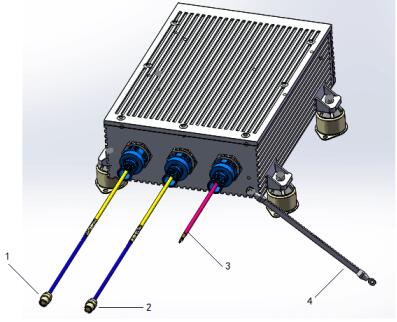

箱体外廓图,1:传感器探头;2:传感器探头;3:电源/通讯电缆;4:搭铁线
硬件电路包括三块电路板,分别为母板、模拟板、数字板,母板焊接三组航空插座,模拟板与数字板插接于母板上,模拟板位于下层,数字板位于上层。

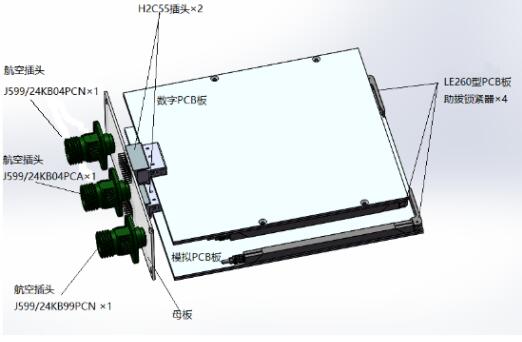

电路板安装结构示意图
传感器按双通道配置两组,探头为电容式,安装于发动机机匣上,正对发动机叶尖;电缆由中温金属电缆和低温柔性缆两部分组成,两段电缆焊接相连,金属缆焊接于探头上,柔性缆焊接于航空插头上,电缆通过航空插头与信号处理单元连接。

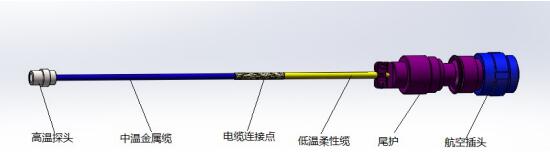

传感器结构示意图
二、产品用途
装置适应于商发公司 S6029 项目试验件叶尖间隙的测量要求。
装置主要实现发动机叶片叶尖间隙测实时测量、采集、处理、存储和传
输功能,测量方法采用电容调幅法,利用电容变化导致载波幅值变化的原理,最终将幅值变化转换输出为电压变化。
