箱变配电自动化

箱式变电站自动化是城市配电网改造的重要环节,随着国内配电自动化技术的日益成熟以及智能小区不断崛起,电力用户对供电质量提出了更高的要求,以前的站前操作、监测、读表等传统功能已不能满足现代电力设备管理和运行管理的要求,广大用电部门迫切需要箱式变电站能满足当今市场的需求,智能型箱式变电站应势而生。

一、箱变系统方案

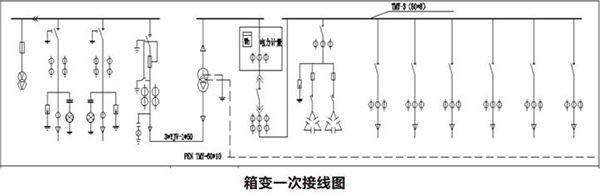

1、箱变一次方案

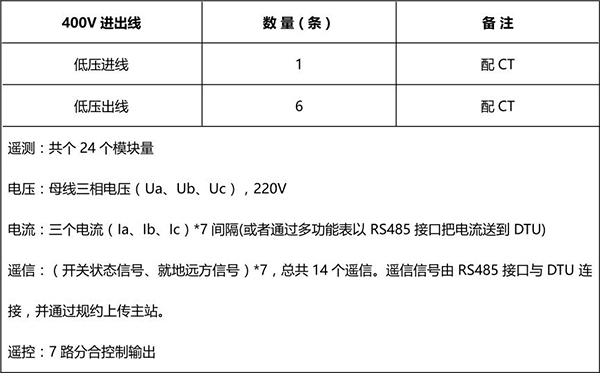

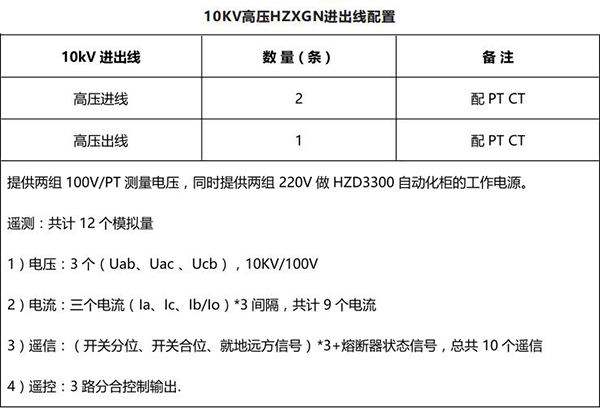

2、高低压进出线配置

二、箱变自动化方案

(1)功能特征

实现箱变进、出线及变压器的电流、电压、有功、无功、有功电度、无功电度、频率、相位等参数的检测。 实现对开关分合位状态量的监视。本方案低压部份的遥信由RS485连接DTU实现。 实现对开关的远方控制。

(2)方案实现

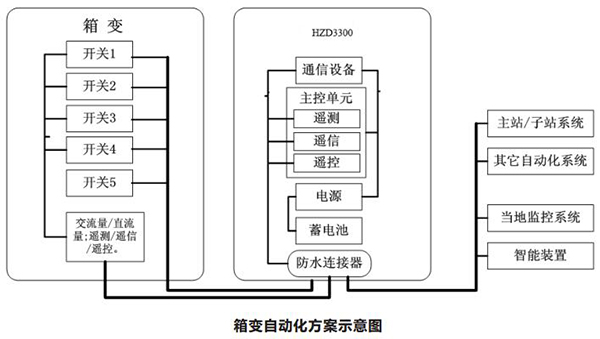

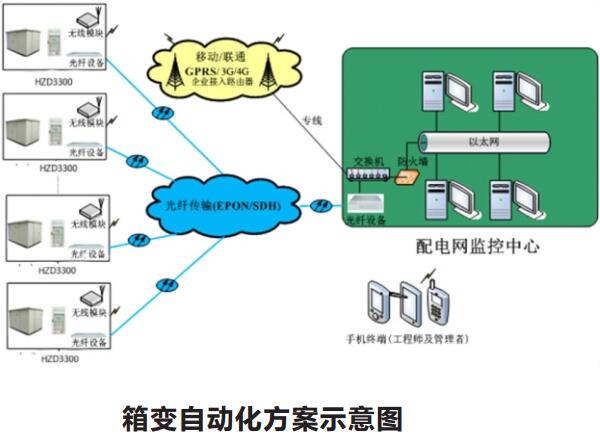

实现箱变的自动化功能,需要增加配电自动化终端 设备。本方案从可靠性和经济性考虑采用我公司新一代 配电自动化终端HZD3300自动化单元柜。该产品按照国 家电网及南方电网最新标准要求研发,采用32位工业级 DSP和高速采样AD设计而成的国内最新一代FTU,能够 满足国家电网及南方电网对箱变、环网柜要求的所有自 动化功能。其实现自动化网络结构图如下:


在需要实现自动化功能的箱变内置配电自动化单元柜以实现并完成对开关设备的位置信号、电压、电流、有 功功率、无功功率、功率因数、电能量等数据的采集与计算,同时具备各种通信功能,能够实时地将采集的数据 上传主站,从而实现箱式变电站远方测控的自动化功能。


按要求实现智能箱变功能包括

1、完成高压进线、出线,低压进线、出线电压电流的测量;

2、开关分、合和就 地远方控制信号采集;

3、开关分、合控制动作功能。

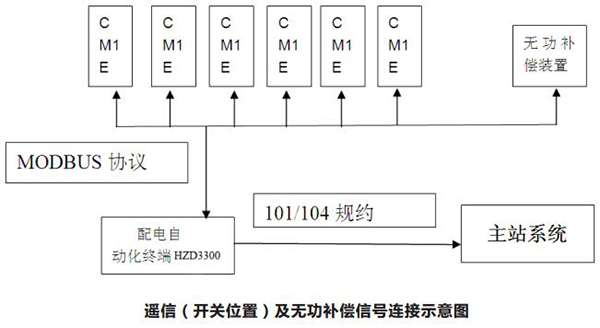

开关位置由RS485通信到HZD3300主机,无功补偿信号由RS485传送到HZD3300,HZD3300按照特殊回 路信号生成点表上传上站。
