• 项目介绍

HZK-SDS净水厂智能加药系统

一、 介绍

本产品主要为自来水处理过程中的智能加药系统,智能加药系统由加药装置传统自动控制功能和智能控制功能三部分组成,可实现自来水处理过程中的絮凝沉淀工艺段加矾设备选型设计、自动化控制、药剂精确投加及状态监控

1、 技术原理

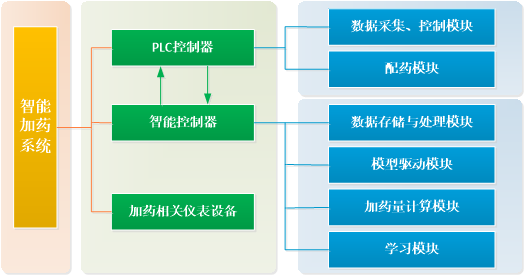

2、系统组成及功能

本产品主要应用于自来水厂的絮凝沉淀过程,产品主要由工艺部分、电气部分和控制部分组成。

工艺部分由储罐、搅拌机、隔膜计量泵、液位计、电磁流量计、脉冲阻尼器、背压阀、减压阀、压力表、Y型过滤器、配套管阀、平台、扶梯、支架等组成。药品配置可采用干粉投加形式或溶液配置形式,装置可采用并列式或上下式来实现药品的均匀配置。

电气部分由PLC模块、触摸屏、变频器、接触器、继电器、转换开关、按钮、指示灯、开关电源、电位器、风扇及等辅件组成,以此来实现加药系统的工艺设备监视与控制。

控制部分构建适合于自来水加矾控制的硬件基础平台,PLC内置传统PID加矾算法与自动化控制程序,面向现场级自动化控制,上位计算机内置高级智能加矾算法,面向远程智能控制。它具有可靠性高,I/O口扩展灵活的特征,两级控制系统由以太网通信构成。加矾算法主要分为数据采集与处理模块、加药量计算模块、学习模块、控制执行模块、数据存储模块等组成。

3、系统参数指标及性能

1)浊度控制指标:满足滤前水浊度为3NTU(后接砂滤池)、1NTU(后接炭滤池),出厂水浊度≤1NTU

2)节能降耗指标:实行精确投加量,可节省药耗,与传统的流量控制方式相比,预估节药率可达5%及以上

3)可靠性指标:设备主要选择国际国内知名品牌,符合ISO质量体系认证、IEC标准,整机安装运行平均无故障工作时间不少于8000h

4)装置性能计量泵精度±1%;液位计精度±0.25%;溶液箱体积0.1-20m3

5)运维性能:在外部电气仪表设备无故障情况下可持续运行,最低可与浊度检测仪维护频率一致(预计一月一次)

6)自动化性能:自动化投运率100%;除少数必须人工操作如解包倒药、报警维护等,做到现场无人值守,生产运行全自动化运行;

二、 产品创新点及亮点

1)轻资产,多规格集成一体化系统

2)采用设备+工艺+控制结合方式

3)仿真预测,智能诊断

4)内嵌高级算法进行智能加药控制

5)加药设备设计优化后可移植应用于其他自来水处理混凝沉淀工艺段;

6)软件产品可移植应用于其他不同平台的自来水处理工艺过程控制;

7)可形成一套完整的精确加药优化控制算法,并可拓展到其他领域如精确曝气和污水加药,为其优化控制提供参考借鉴。

三、应用案例

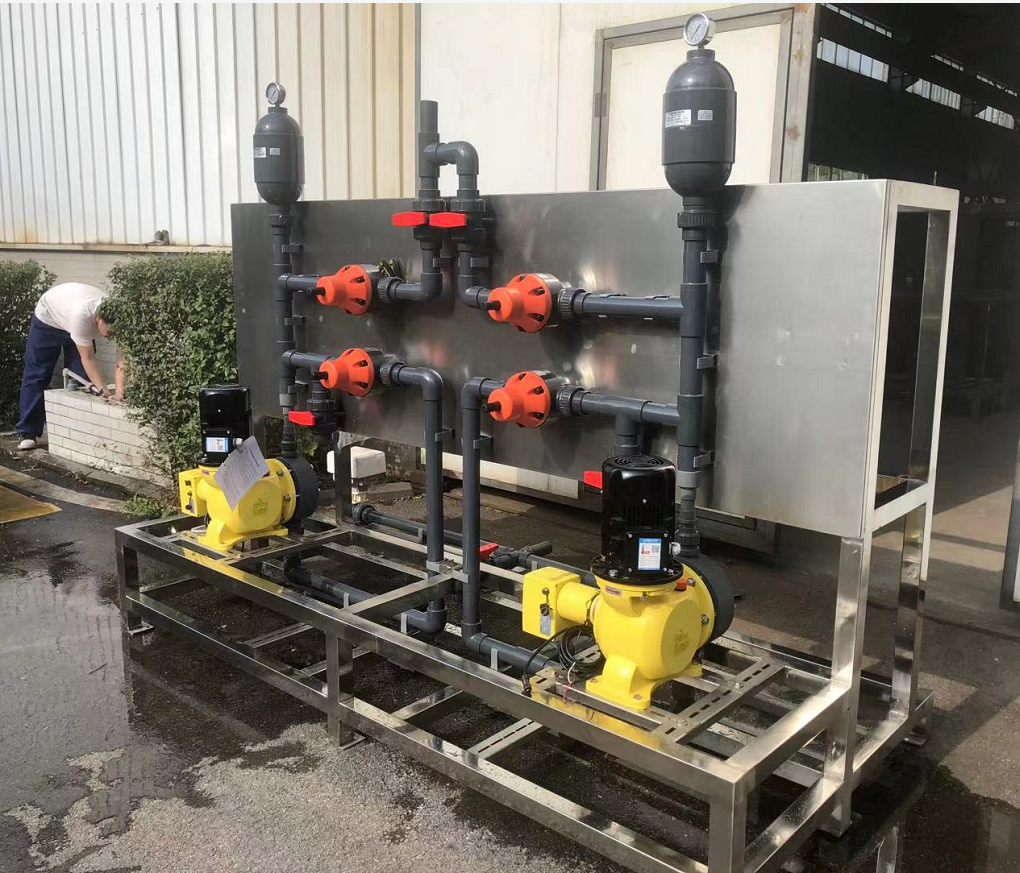

1、黄花水厂加药装置:

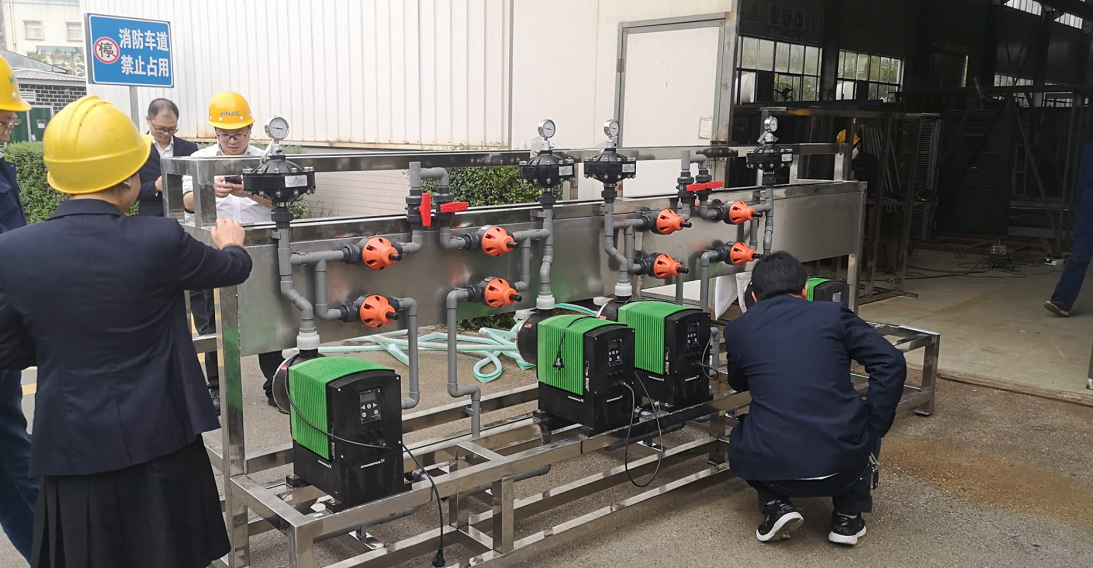

邙岭水厂加药装置

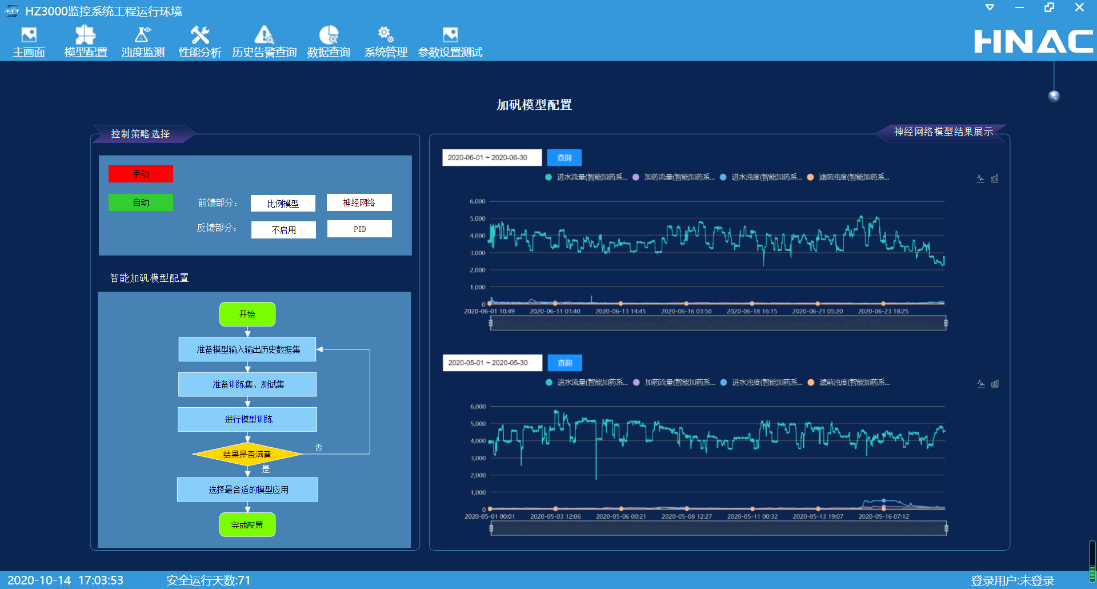

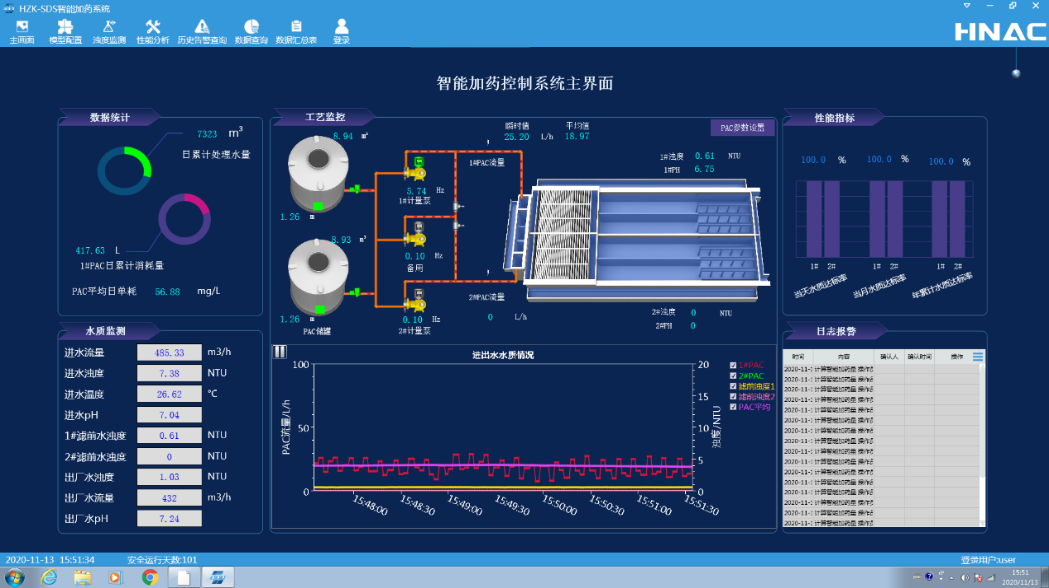

茂名水厂加药界面

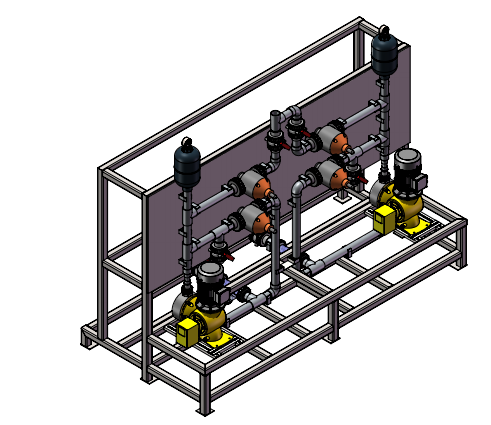

黄花水厂加药装置尺寸图(946L/h):
