HZ3000计算机监控系统
一、适用范围
本系统适用于水电站、泵站、水库、变配电、自来水及污水处理、厂矿的企业能源管理等, 为用户提供良好的用户体验, 可视化的图形交互界面, 协助运维人员完成日常值班任务,最终达到无人值班。
二、产品特点
1、完善的工程管理:基于最新的分布式架构思想,提供分层分布式部署功能,一键式发布功能,一键式备份和恢复,支持多网冗余,双机通信热备切换,数据库冗余和备份,系统兼容性好,扩展升级方便。
2、 友好的图形交互界面:提供丰富多彩的界面模板以及配套的组合图元、组件、图片等,方便用户的选型和设计,同时还支持多种动画效果的显示以及自定义脚本的编写。
3、开放的二次开发模式:提供包括自定义控件接口、脚本编写在内的多种二次开发方式。
4、3D实景交互:支持使用实景3D模型,提供完整的3D交互体验。
5、简便的多语言切换:支持组态界面和运行界面多种语言自如切换。
6、运行环境界面定制化:用户可根据自己实际需求调整运行环境界面的菜单布局,实现需求定制化。
7、 硬件驱动多元化: 支持以太网、串口等多种通信方式, 支持IEC61850、IEC103、IEC104、Modbus等多种通讯协议。
8、告警操作多样化:告警字体大小可调节,告警字体颜色可自选,缓解电站值班人员眼疲劳;告警类型可自由组合和分类,方便电站人员查看;支持用户自定义告警声音。
9、报表功能丰富化:支持Excel格式报表的导入,以及浮动图表等形式的的数据展示。
10、合理化的权限管理设置:支持用户按组进行管理,支持不同组用户指定不同的用户权限。
11、视频监控和数据监控深度融合:支持多种摄像头的接入,支持摄像头与告警等信息的联动。
三、主要技术指标
1.遥测量(模拟量)≤100000个,遥信量(开关量)≤100000个。
2.脉冲量 ≤32768个,遥控量≤32768个,遥调量 ≤32768个。
3.画面调用时间≤2s,画面自动刷新时间1~100s(可设)。
4.主站收到报警推画面时间≤2s。
5.双机切换时间≤10s。
6.服务器CPU负载正常时≤30%,系统故障时 ≤50%。
7.工作站CPU负载正常时≤30%,系统故障时 ≤60%。
8.网络负载正常时≤30%,系统故障时 ≤50%。
9.系统可靠性≥30000小时(不含外设)。
四、主要功能
1、 工程管理:用于管理工程、配置网络结构、发布工程、工程登录、通信热备配置,多机备份配
置、多网冗余配置、一键发布、备份、恢复等。
2、 实时数据的交互和存储:主要完成下位机数据的采集、存储、展示,要求是在短时间内采集大量的动态的实时数据,保持他们的时效性,并对图形做出及时的响应。
3、 历史数据查询和处理:对历史数据库存储的数据进行分析和处理,并将处理完后的数据以可视化的图形工具展现给用户,以便做企业级数据挖掘使用。
4、 系统配置和权限管理:主要完成组态环境和运行环境中的定值和告警等参数的设置,界面样式的展示风格配置,以及用户权限的管理和设置。
5、 驱动配置和数据定义:主要作用与设备、第三方监控软件、信息化平台等系统进行通讯和数据交互。

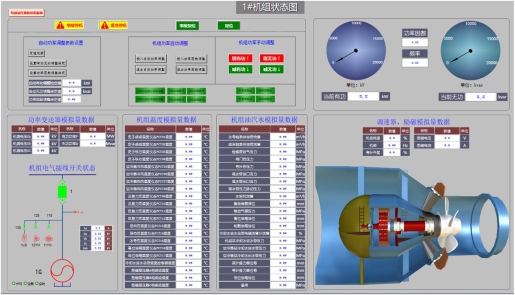

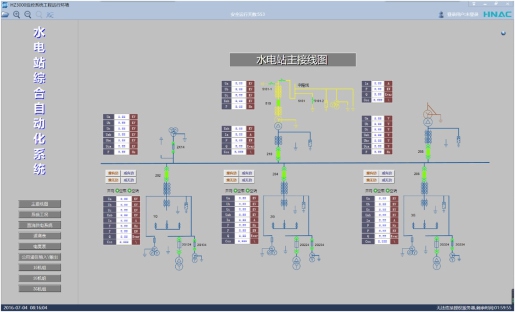

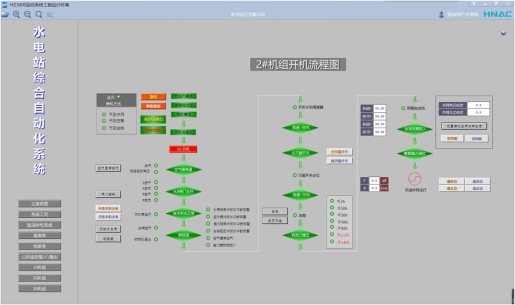

6、 画面组态和视频监控:完成工作画面的组织编辑、数据连接、操作连接、静态动态颜色设置等,同时提供图形化的监控界面,用户可以通过界面实时掌握设备运行状态并对设备进行控制。
7、 报表功能:完成各种数据报表的制作和报表数据的展示。
8、 远程诊断:通过网络远程查看站点实时的报文与数据信息,同时还可对项目中的机器进行网络状态的查看、以及查看CPU与内存使用率、文件版本号,以及服务在运行时显示的实时调试信息。
9、 短信功能:提供基于短信模块的报警、数据查询、设备控制命令响应等功能。
10、 脚本服务器和脚本编辑器:提供系统的二次开发和拓展能力,用户可通过脚本编辑器编写某个特定功能的脚本函数,发布完后,脚本服务器会自动读取相应的脚本文件,实现相应的功能。
1) 资源管理:管理监控系统中所用到的资源,包括本地资源的查看、上传与删除,以及网络资源的下载、上传、刷新、删除、认证等功能
2) 转发配置:主要用于将监控系统采集的数据转发到第三方系统,包括调度、集控中心、五防系统等
3) 多语言转换功能:将当前的组态界面和运行界面上的文字转换为电站所在国家的官方语言。
