HZInfo3000水利信息化平台
HZInfo3000信息化平台着力于为提供系统解决方案与技术应用,采用分布式系统架构,包 括数据采集测控平台、数据通讯管理平台、数据共享平台、数据应用平台及其他子业务系统。平台支持多种 客户端访问,如Web网页、智能手机APP等,具备极强的扩展性;广泛应用于电力、水利以及其他行业信息 化系统,可根据不同应用领域的特点和需求灵活定制,并可提供针对性的二次应用服务开发。
基于HZInfo3000信息化平台,华体平台_华体(中国)提供泵站信息化、水库信息化、灌区信息化、水利枢纽信息化、水资源监测与管理、远程监控服务等系统解决方案。

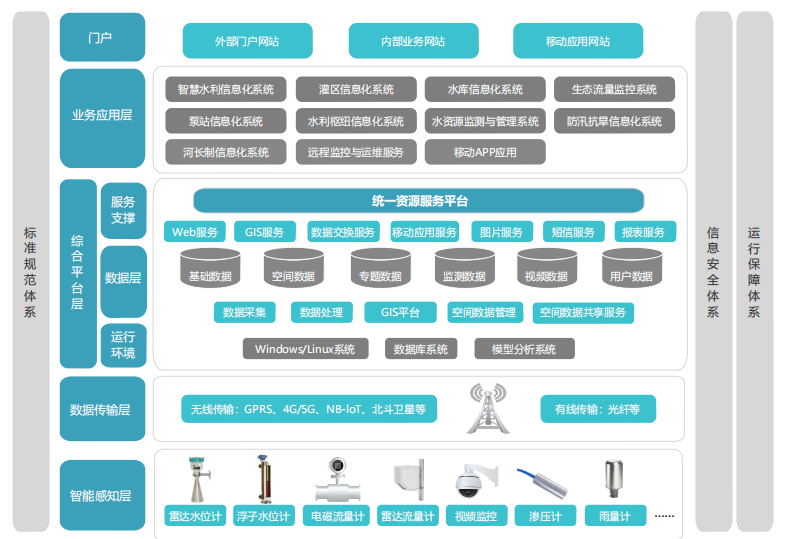

一、系统架构
1、系统采用分层分布式结构、面向服务架构SOA,分为信息采集层、通信网络层、综合数据层、业务应用层等四部分
2、信息采集层完成水雨情、电气运行参数、流量、水质、闸位、 工情、视频图像等信息的采集;
3、 通 信 网 络 层 采 用 有 线 / 无 线、专网/公网等方式实现数据的 传输;通过安全网关、通讯服务器等与外网链接,提供信息发布服务功能;
4、综合数据层采用关系型数据库、统一的数据库平台来管理电气运行参数、水雨情、水质、水文水 资源、水闸安全监测、闸门运行调度等各类数据;并采用CMS数据采 集服务器、RDS实时数据服务器、历史数据服务器等分布式服务器配置提供历史数据库、实时数据库存储、 分析以及处理;
5、 业务应用层提供电站计算机监控、闸门远程控制、实时/历史视频查询、实时/历史数据查询、短信息、WEB发布等功能,提供防洪调度及水资源配置服务、管理决策支持等功能模块。
二、技术特点
1、系统采用分层分布式,B/S(浏览器/服务器)、C/S(客户端/服务器)多模式有机融合的体系架构;
2、系统服务面向对象、开放、友好、可扩展,通用化性强;
3、支持分布式实时数据交互方案,利用独到的高效数据处理技术与稳定的内核架构方案,基于事务调度机制完成海量数据信息的实时处理;
4、 数据库平台选用关系型数据库如SQL Server、Oracle、MySQL等,并采用中间件技术支持已有的数据库;
5、提供图表、报表统计分析,数据表现丰富、实用;
6、基于SVG可缩放矢量图形、XML可扩展标记语言和JavaScript脚本语言实现图形组态开发;
7、采用WebGIS网络地理信息系统实现空间数据的共享和交互操作;
8、采用多主机、多数据库进行分布式部署,服务器集群信息处理技术;
9、充分考虑网络通信的安全需求,综合采用安全通讯网关、硬件防火墙、VPN 虚拟专用网、横向安全隔离、纵向加密装置等技术或手段保证网络安全访问;
10、基于通信组件技术实现跨平台网络通讯;
11、 系统开放性强,采用插件库结构,可接入不同协议的设备;
12、 支持移动信息化技术,如手机客户端、微信服务平台等。
三、平台功能
1、子站运行监控:客户端采集并存储由子站传输的设备运行状态、数据等信息。平台采用SVG图形展示数据、AJAX技术动态刷新页面,实现用户与子站的交互,用户可查看子站的实时数据、告警、设备运行状 态、历史数据、曲线图等;并可通过实时运行画面远程控制现场设备的运行;
2、视频监控:完成图像信息资源的统一编号、权限分配、控制调用、实时监控、存储查询、访问记录、网络检测、安全管理和显示控制等;并可将图像通过公用网络向公安、救援、战备应急、防灾等职能部门发布;
3、设备状态在线监测:对机组、主要电气设备等工作状态进行监测,并可与诊断系统建立联系,通过预警、报警等技术手段,真正解决运行安全问题;
4、远程诊断维护:系统自动巡检和诊断子站设备、系统发生的故障,排查错误,修复子站系统软件或者配置上的错误,并对子站运行设备进行监管,发现硬件故障时发出报警;
5、工程与设备信息服务管理:实现设备检修与生产状态在线监测与管理、远程监视与故障诊断维护、工程与设备信息数据的远程存储管理等功能;
6、 工程数据管理:用户可通过远程监控服务平台、工程管理服务器实时管理子站工程项目文件、运行配置等;
7、可视化3D仿真操控与虚拟交互式教学培训:建立若干水利水电行业的维护、保养、工况判断的场景,可用于培训与考核。
