HZ3000-PS电力监控系统
一、适用范围
广泛应用于电网及厂矿变电站监控领域。
二、产品特点
1、采用冗余设计,支持双机切换,系统兼容性好,扩展升级方便。
2、 支持等多种常用通信协议,支持以太网、CAN、串口等多种通信方式支持多种标准通讯规约(IEC61850、IEC103等),提供协议扩展接口,方便实现客户专用协议。
3、监控软件成熟、可靠,组态功能完善,人机界面友好,支持IEC101、IEC104等协议上传调度中心。

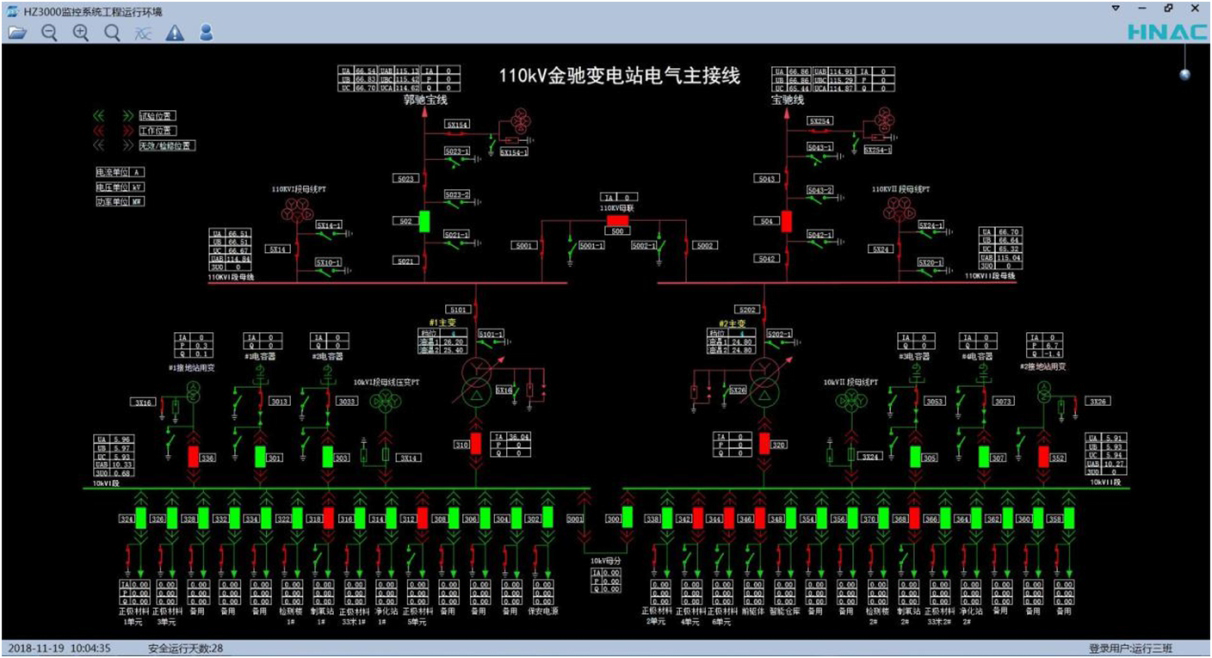

4、支持各种变电站主接线方式。采用图形化配置开发工具,二次开发简单快捷,运行稳定可靠。
5、支持调节策略的自动/手动执行,完全实现无人值守,自动调节。
6、支持电压无功自动控制(VQC)功能。

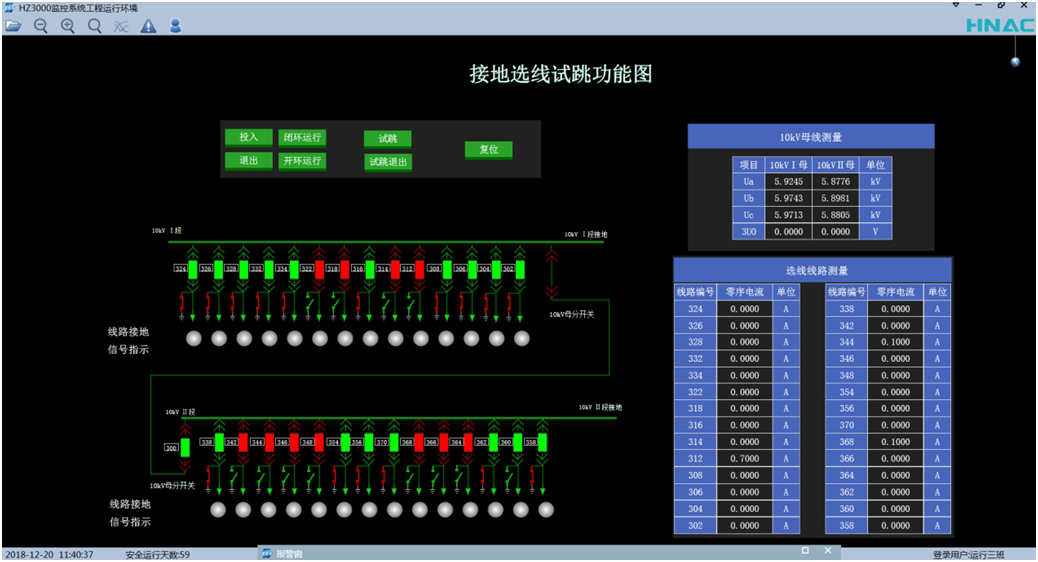

7、小电流接地选线采用先进算法和打分机制,快速识别母线/线路故障,并找出故障线路。
三、主要技术指标
1、遥测量(模拟量)≤65535个,遥信量(开关量)≤65535个。
2、脉冲量 ≤32768个,遥控量≤32768个,遥调量 ≤32768个。
3、画面调用时间≤2s,画面自动刷新时间1~100s(可设)。
4、 主站收到报警推画面时间≤2s。
5、双机切换时间≤10s。
6、 服务器CPU负载正常时≤30%,电力系统故障时 ≤50%。
7、工作站CPU负载正常时≤30%,电力系统故障时 ≤60%。
8、 网络负载正常时≤30%,电力系统故障时 ≤50%。
9、系统可靠性≥30000小时(不含外设)。
四、主要功能
1、人机界面功能,操作、控制功能。
2、 数据采集处理(SCADA)功能,数据转发功能。
3、事件及事故报警处理功能;事件记录顺序(SOE);历史断面回显及事故追忆(PDR)。
4、报表生成、查看功能。
5、系统的设备管理、监视功能。
6、 高级应用分析(潮流计算、状态估计、负荷预测、无功优化、电压自动控制、操作票专家系统等)。
