1）显示屏必须是同步控制系统。
2）需要一台专用（或后台监控主机兼用）控制电脑，要求： a) 该电脑配备一块独立显卡，并且显卡至少有两个输出口，且其中至少一个是 DVI数字输出口。
b) 主板上需可扩展的 PCI 卡槽，用于安装显示屏控制系统的发送卡。
3）后台监控系统最好是公司的 MTC 软件，如果不是我公司自己的自动化软件，在具备前面两条的同时，还需要自动化软件厂商提供相应的软件接口，最终由公司的 MTC 自动化软件实现显示主接线图、开关位置、实时数据、监控视频等功能。
4）如果需要显示复杂的视频监控且显示屏的分辨率较大时需配置 led 视频处理器。
5）以上四条是实现 LED 显示屏显示主接线图、开关位置、实时数据、监控视频等功能的必备条件。
作办公用时（显示欢迎标语）：
显示屏可以是同步或异步控制系统。如果是同步系统，电脑要求必须满足上面文字第“2”条中的 a、b 两条。如果是异步系统则电脑无特殊要求。

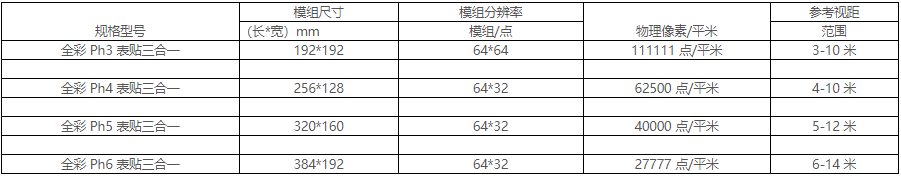

2、常用 LED 显示屏选型参数表户内常用 LED 显示屏模组选型对照表（技术参考）
1)室内显示屏尺寸是上表所对应模组长宽的整数倍；
2)以全彩 P6 点阵显示屏实际显示面积为例：模组尺寸是 384mm3192mm；
宽＝384mm3 8 （横向 8 块模组）＝3072mm；
高＝192mm310 （纵向 10 块模组）＝1920mm；
显示屏显示面积＝3.072m31.92m＝5.898 ㎡；
8 块、10 块是根据项目的实际需求和业主业主要求的面积要求来确定的。
公司户内显示屏边框厚是 35mm，所以显示屏面积：=（3072+70）3（1920+70）=6.25 ㎡
3、显示屏主要安装方式
鉴于大部分 LED 显示屏是壁挂式或落地式安装，现仅就这两种安装方式做主要说明。
4、壁挂式安装
图一显示屏挂装于目标承重墙上的安装方式为壁挂式安装，要求目标墙墙体平整、承重。
5、线缆预埋要求
项目在实施前需预埋线缆到 LED 显示屏的后面。对于同步 LED 显示屏，线缆分为电源线和数据线，两种线缆要求如下：
1)电源线要求：如果 LED 显示屏面积不超过 10 平方米，电源线采用单相三线制，火线和零线的线径不小于 4 平方毫米，地线线径不小于 1.5 平方毫米；显示屏面积在 10-40 平米时，电源线采用三相五线制，相线和零线不小于 4 平方毫米，地线不小于 2.5 平方毫米。用于控制 LED 显示屏电源的空气开关可放置在交流屏上，10 平米左右的屏选用额定电流为 32A 的小型空气开关，显示屏面积减小时，空气开关额定电流也相应减小，具体请参考 LED 显示屏的额定功率（详见显示屏铭牌）。
2)屏体面积超过 20 平米时，屏体电源需采用三相五线制，还需配备屏体专用配电箱，采取整屏分步上电法。
（注意：显示屏电源和边框务必可靠接地，防止静电对 LED 显示屏造成损坏。）
3) 数据线要求：数据线采用超五类 8 芯双绞线（网线），用于 LED 显示屏传输数据，放置于 LED 显示屏和控制卡所在的电脑之间，不支持千兆交换机。对于小于 10 平方米的 LED 显示屏，需要预埋 2 根网线（一用一备），当 LED 显示屏分辨率超过 1280*768 时，需预埋 6根网线（4 用 2 备）。同步屏数据线距离超过 150 米时须加中继。
图二 电源线、网线可预留在显示屏后面，安装完成后线缆全部遮挡
图三 电源线、网线可预留在显示屏后面，安装完成后线缆全部遮挡
图四 壁挂式显示屏安装流程：（电源位置、控制卡位置参考装箱附带的安装图纸）
6、安装步骤
（注意：显示屏电源和边框务必可靠接地，防止静电对 LED 显示屏造成损坏。）
1) 先安装框架
目前室内小于 20 平米的 LED 显示屏都采用磁吸式安装，可前维护，所以必须首先安装显示屏的框架。如图二，首先把电源、控制卡固定到框架上并接好线，然后再把框架固定在目标墙上，固定框架时务必确保框架安装牢靠、水平，对角线误差小于 3mm。
2） 电源通电测试
框架安装完毕并且电源、控制卡都已经安装到位，接好电源、地线时，先仔细用万用表检查电源线是否有误，检查确定无误后，接通 LED 显示屏电源，观察电源、控制卡是否工作正常，无异常后，断开 LED 显示屏电源，准备下一步工作。
3） 组屏
本着尽可能减小拼装缝隙的原则（拼缝小于 0.5mm、平整度小于 0.5mm）。应首先安装屏体最底层的一行模组，安装时，一般采用正对显示屏从右往左的方向进行（沿着主数据排线的走向和数据走向，方便安装），每块模组先接数据排线，再接 5V 电源线，连接好后通过模组背后的强磁铁吸附框架 U 型镀锌梁上。模组安装时请务必注意模组丝印、箭头方向及数据线走向、电源线的接插方向，详见下列图片说明。
模组说明：
每个显示屏模组都有 2 个数据接口（一个输入一个输出）和 1 个电源接口。有些模组有
4)个数据口（两个输入两个输出），一般模组上都有标识。
模组数据输入口：接控制卡或者前级模组的输出信号
模组数据输出口：给后级模组提供数据输入信号
模组的电源接口，防反插，但务必注意电源端的正负极，红接正极，黑接负极
HUB 数据信号定义（插在控制卡上）
控制板和模组输入口的针脚定义，不要插反，否则会烧毁显示屏模组
正确的数据线连接：注意数据线红线的方向，控制卡输出口针脚定义和模组必须一致。
控制卡的 J1 输出脚接插本卡控制区域的第一行，J2 控制第二行，以此类推
7、与电脑硬件连接
显示屏模组安装完毕后，再次用万用表检查电源，确定无误后方可上电调试。通电前，连接显示屏后接收控制卡之间的网线。网线线序同为 568A 或 568B，连接好 LED 显示屏接收控制卡和发送卡之间的网线。发送卡安装于控制主机的电脑主板上，连接好 DVI 线和 USB 线，硬件链接完成。详见下图：
显示屏控制系统中的各功能卡，一般面积不大的全彩屏，只用到一张发送卡，3-6 张不等的接收卡。
控制系统所用的 DVI 线缆，连接显卡和发送卡的 DVI 口
控制系统所用的 USB 线缆，连接发送卡和电脑 USB，用于设置发送卡的数据
发送卡插在主板的 PCI 插槽中，硬件链接如图
发送卡，插在电脑主板的 PCI 插槽上，只取 PCI 插槽的电源，不存在硬件兼容问题插卡时请注意取下金手指上的保护膜
发送卡接口如图所示，从左依次为 RJ45，3.5 寸音频口，USB 口，DVI 口落地安装方式只是屏体安装方式不同，安装调试步骤与壁挂式相同，不再赘复。落地式安装需要注意安装底座必须可以承重，落地的底座必须牢靠、稳固。
屏风式
落地式每个显示屏在包装箱里，有一份详细的安装图纸，按照图纸结合本说明，可以顺利完场安装， 显示屏安装分三步，1，安装框架，保证框架横平竖直；2、安装电源、控制卡；3、安装磁吸式显示板。
